Каталог запасных частей к технике: SDLG L956F. Lifting cylinder system
1
2
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
6
6
6
6
6
7
7
8
8
9
10
10
11
11
11
11
11
11
11
11
12
12
12
12
13
14
15
16
17
18
19
19
19
19
19
19
19
19
20
20
20
20
20
20
20
20
21
21
21
21
21
21
21
21
21
21
21
21
22
23
24
24
24
25
25
26
26
27
27
28
28
29

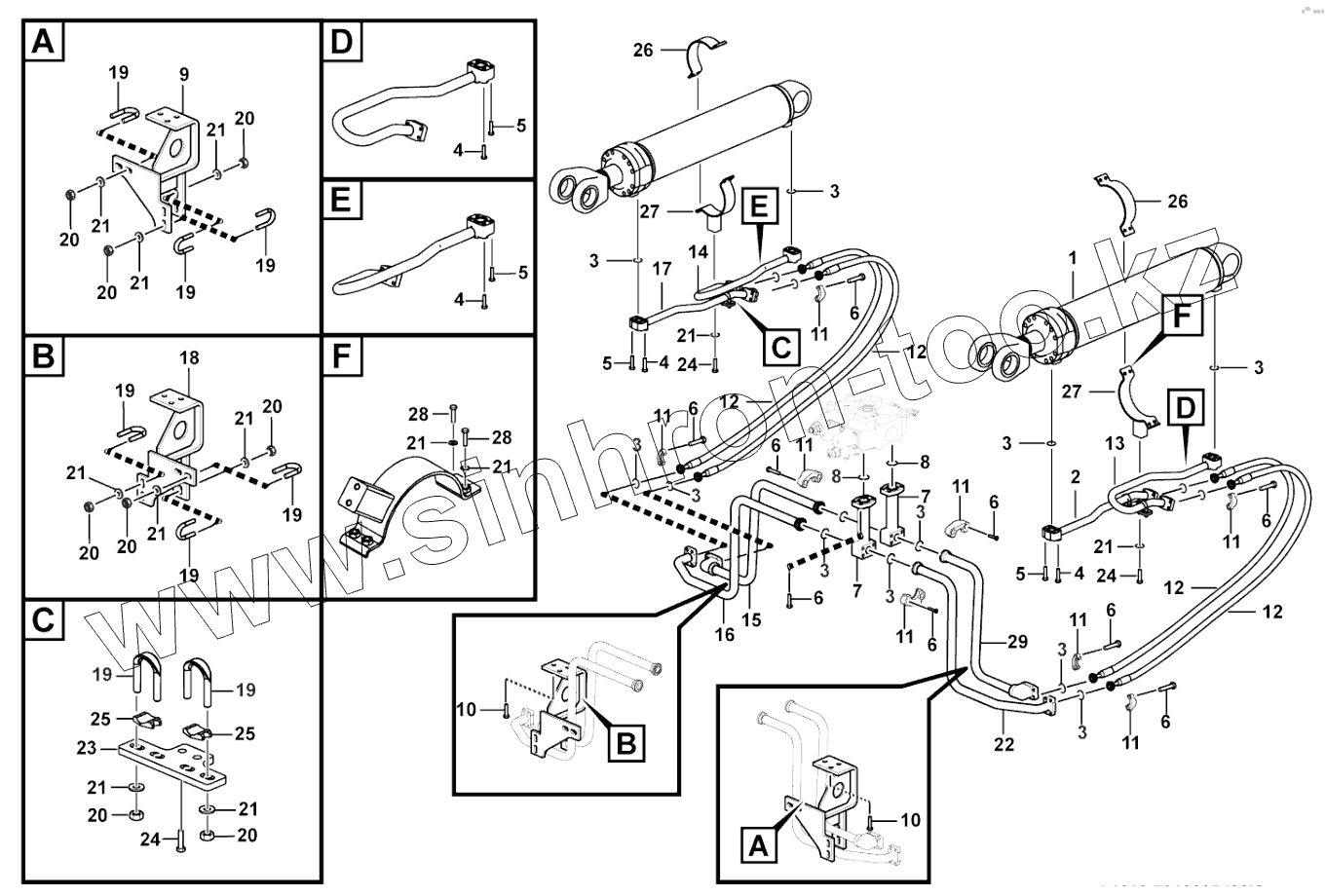

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120006628 | Boom cylinder | |
| 2 | 29130021271 | Pipe | |
| 3 | 4030000026 | O-RING | |
| 4 | 4011001298 | Screw | |
| 5 | 4011001288 | Screw | |
| 6 | 4011001300 | Screw | |
| 7 | 29130008152 | TUBE | |
| 8 | 4030000029 | O-RING | |
| 9 | 29130011991 | LEFT BRACKET | |
| 10 | 4011001299 | Screw | |
| 11 | 4041000043 | FLANGE | |
| 12 | 4041002661 | Hose assembly | |
| 13 | 29130021091 | Pipe | |
| 14 | 29130021131 | Pipe | |
| 15 | 29130008201 | SMALL CHAMBER RIGHE TUBE OF LIFTING | |
| 16 | 29130015871 | Pipe | |
| 17 | 29130021291 | Pipe | |
| 18 | 29130012011 | BRACKET | |
| 19 | 4041001017 | U-BOLT LGB159-13040 | |
| 20 | 4013000370 | Nut | |
| 21 | 4015000433 | Washer | |
| 22 | 29130008221 | BIG CHAMBER LEFT TUBE OF LIFTING | |
| 23 | 29130021191 | Plate | |
| 24 | 4011001248 | Screw | |
| 25 | 4041001018 | PLATE LGB160-3040 | |
| 26 | 29130021971 | Clamp | |
| 27 | 29130022411 | Clamp | |
| 28 | 4011001270 | Screw | |
| 29 | 29130008241 | SMALL CHAMBER LEFT TUBE OF LIFTING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
