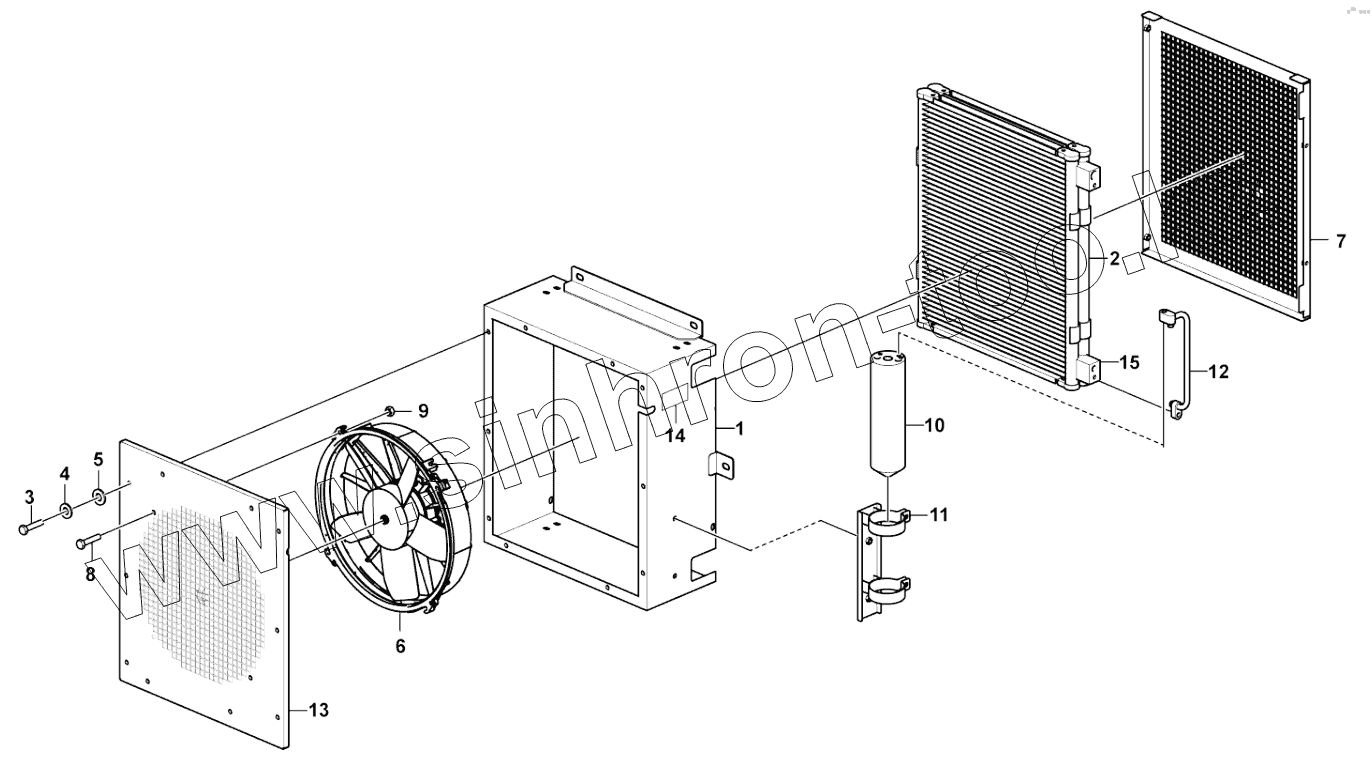

Каталог запасных частей к технике: SDLG L956F. Condenser assembly (330112)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 4190002907001 Housing
2 4190002907002 Condenser
3 4011000423 Screw
4 4015000035 WASHER
5 4015000207 WASHER
6 4190002907003 Fan
7 4190002907004 Return strainer
8 4011000778 Screw
9 4013000211 Nut
10 4190002863 Reservoir
11 4190002907006 Clamp
12 4190002907007 Hose
13 4190002907008 Plate
14 4190002907009 Name plate
15 4190002907010 Plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
