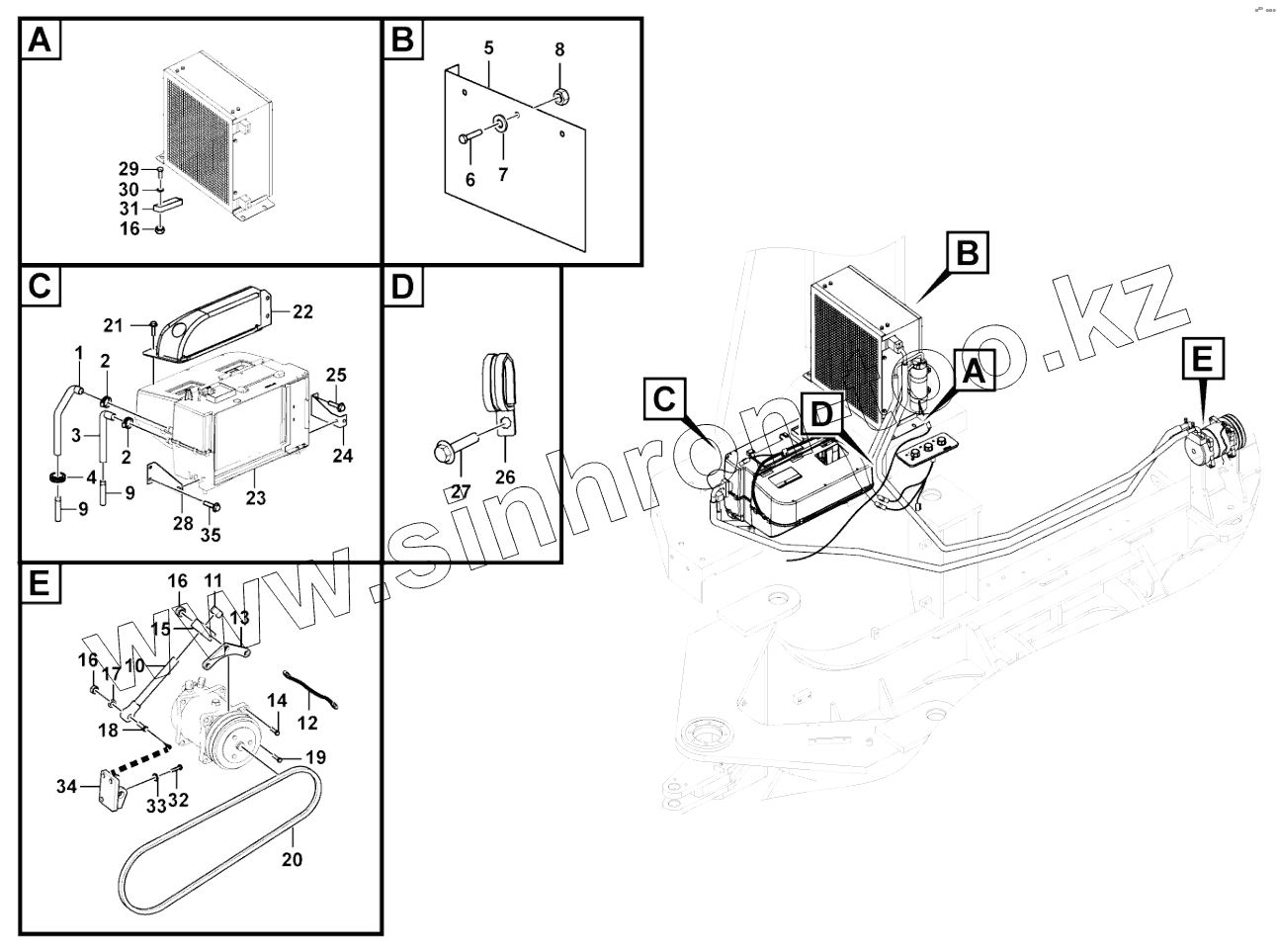

Каталог запасных частей к технике: SDLG L956F. Air conditioning system
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 29350010201 | Water pipe | |
| 2 | 4017000024 | CLAMP | |
| 3 | 29350010211 | Water pipe | |
| 4 | 29310000091 | RUBBER | |
| 5 | 29350010941 | Baffle | |
| 6 | 4011001246 | Screw | |
| 7 | 4015000425 | Washer | |
| 8 | 4013000033 | NUT | |
| 9 | 29350010291 | Copper tube | |
| 10 | 26350003331 | Adjusting bar | |
| 11 | 4013000016 | NUT | |
| 12 | 29350009031 | COMPRESSOR EARTH LINE | |
| 13 | 29350009861 | Bracket | |
| 14 | 4011000085 | BOLT | |
| 15 | 29350009731 | Block | |
| 16 | 4013000007 | NUT | |
| 17 | 4015000162 | Washer | |
| 18 | 4011000489 | Bolt | |
| 19 | 4011000311 | Screw | |
| 20 | 4110000501 | Belt | |
| 21 | 4130000075 | BOLT GB16674-M6x12EpZn-8.8 | |
| 22 | 29290012761 | Air duct | |
| 23 | 29350010932 | Air conditioning unit | |
| 24 | 29350010241 | Bracket | |
| 25 | 4011000458 | BOLT | |
| 26 | 26370001981 | Clamp | |
| 27 | 4011000137 | BOLT | |
| 28 | 29350012571 | Bracket | |
| 29 | 4011000082 | BOLT | |
| 30 | 4015000197 | WASHER | |
| 31 | 29350010301 | Plate | |
| 32 | 4011000089 | BOLT | |
| 33 | 4015000168 | WASHER | |
| 34 | 29350011892 | Bracket | |
| 35 | 4011000461 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
