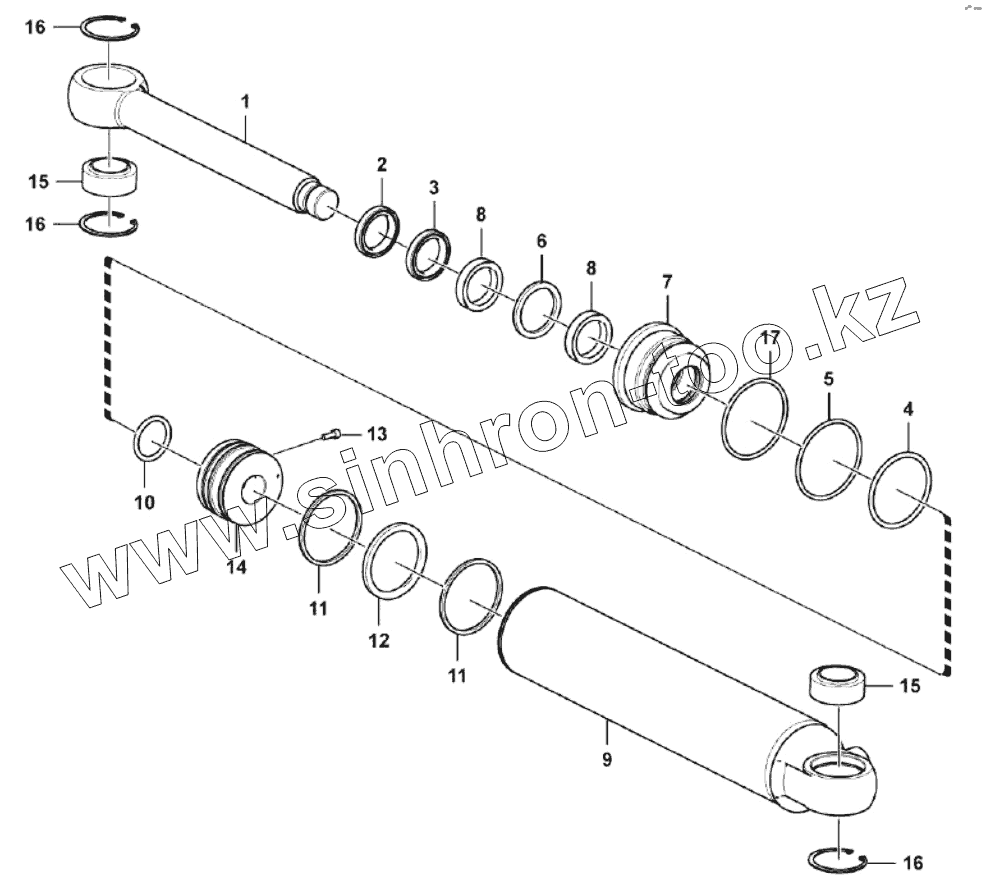

Каталог запасных частей к технике: SDLG L953N. Steering cylinder

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
15
16
16
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 4120000560102 Piston rod
2 4120000560101 Sealing ring kit
3 4120000560101 Sealing ring kit
4 4120000560101 Sealing ring kit
5 4120000560101 Sealing ring kit
6 4120000560101 Sealing ring kit
7 4120000560107 Guide ring
8 4120000560101 Sealing ring kit
9 4120000560109 Cylinder tube
10 4120000560101 Sealing ring kit
11 4120000560101 Sealing ring kit
12 4120000560101 Sealing ring kit
13 4014000423 Screw
14 4120000560113 Cylinder piston
15 4021000199 SPHERICAL PLAIN BEARING
16 4015000261 CHECK RING
17 4120000560101 Sealing ring kit
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
