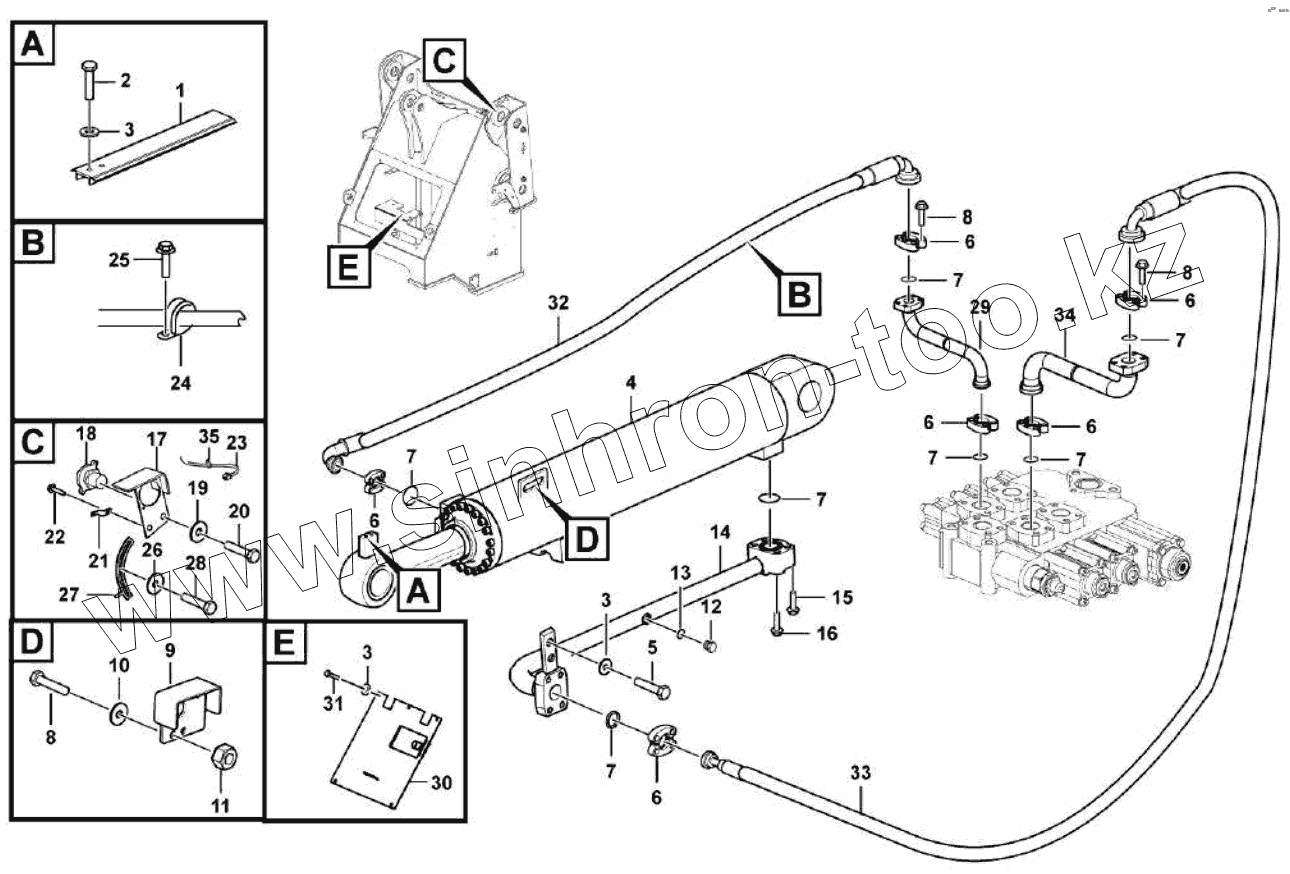

Каталог запасных частей к технике: SDLG L953N. Cylinder assembly
1
2
3
3
3
4
5
6
6
6
6
6
6
7
7
7
7
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 29140012861 | Indicator plate | |
| 2 | 4011000082 | BOLT | |
| 3 | 4015000197 | WASHER | |
| 4 | 4120005032 | Tilt cylinder | |
| 5 | 4011000084 | BOLT | |
| 6 | 4041000056 | FLANGE | |
| 7 | 4030000029 | O-RING | |
| 8 | 4011000475 | BOLT | |
| 9 | 29140012881 | Bracket | |
| 10 | 4015000162 | Washer | |
| 11 | 4013000007 | NUT | |
| 12 | 4041000774 | PLUG | |
| 13 | 4041000767 | O-RING | |
| 14 | 29140012161 | Pipe | |
| 15 | 4011000309 | BOLT | |
| 16 | 4011000473 | BOLT | |
| 17 | 29140016461 | Bracket | |
| 18 | 4130001028 | Position switch | |
| 19 | 4015000168 | WASHER | |
| 20 | 4011000087 | BOLT | |
| 21 | 4130001006 | Clip | |
| 22 | 4011000461 | BOLT | |
| 23 | 29410000391 | Cable harness | |
| 24 | 29140011871 | Clamp | |
| 25 | 4011000560 | BOLT | |
| 26 | 4015000256 | WASHER | |
| 27 | 29140016451 | Indicator plate | |
| 28 | 4011000102 | BOLT | |
| 29 | 29140011831 | Pipe | |
| 30 | 29140012191 | Cover plate | |
| 31 | 4011000081 | BOLT | |
| 32 | 4041000178 | Hose assembly | |
| 33 | 4041001638 | Hose assembly | |
| 34 | 29140011851 | Pipe | |
| 35 | 4190000020 | CLIP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
