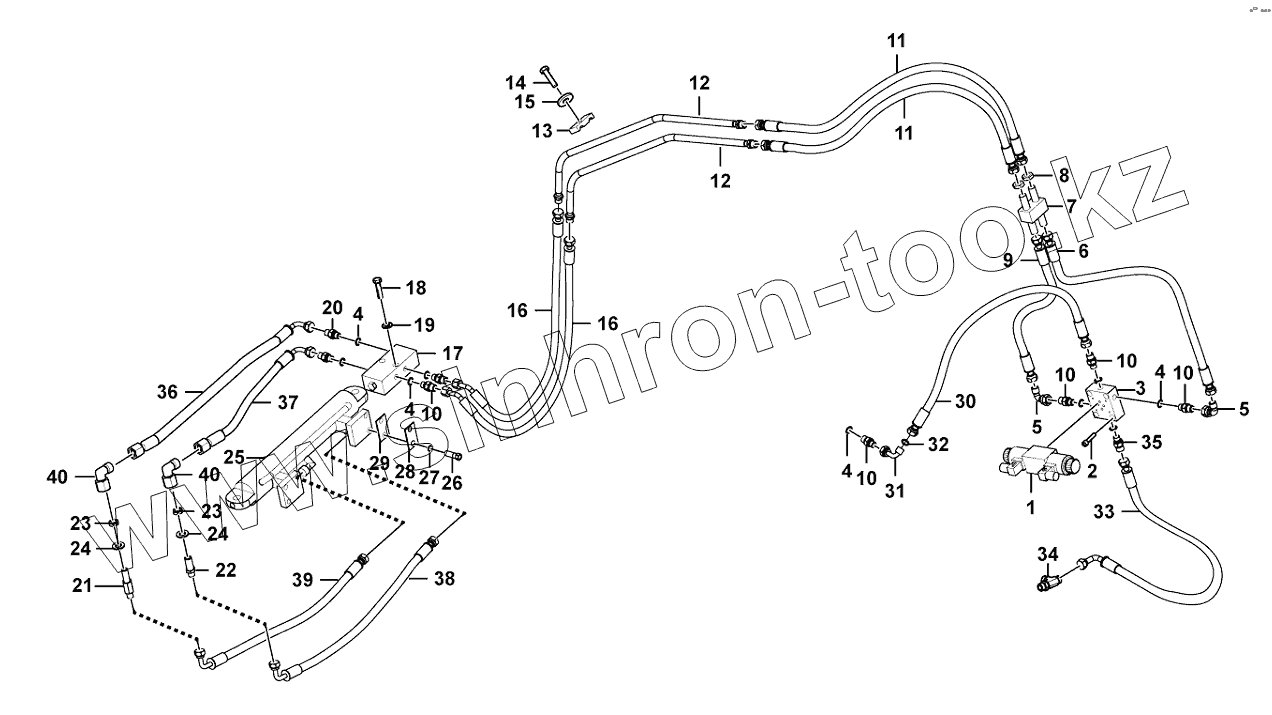

Каталог запасных частей к технике: SDLG L948F. Quick-change equipment hydraulic system

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

5

5

6

7

8

9

10

10

10

10

10

11

11

12

12

13

14

15

16

16

17

18

19

20

21

22

23

23

24

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4120000368		SOLENOID DIRECTIONAL VALVE
2	4014000513		Screw
3	29180007862		Valve seat
4	4041000767		O-RING
5	4120002001		Nipple
6	4041001973		Hose assembly
7	29180012211		Elbow nipple
8	4013000378		Nut
9	4041001943		Hose assembly
10	4041000604		JOINT
11	4041000733		Hose assembly
12	29180009261		Pipe
13	29180007961		Plate
14	4011001397		Screw
15	4015000425		Washer
16	4041002168		Hose assembly
17	4120001741		Non-return valve
18	4014000527		Screw
19	4015000036		WASHER
20	4041000133		Nipple
21	29180012351		Nipple
22	29180012161		Elbow nipple
23	4013000380		Nut
24	4015000435		Washer
25	4120004913		Hydraulic cylinder
26	4011001243		Screw
27	4015000427		Washer
28	29180012441		Shim
29	29180012451		Shim
30	4041000580		SOFT TUBE LGB125-004040
31	4041001023		JOINT
32	4030000240		O-RING
33	4041002268		Hose assembly
34	4120002171		Three-way nipple
35	4041000150		STAIGHT JOINT
36	4041002190		Hose assembly
37	4041000897		Hose assembly
38	4041001971		Hose assembly
39	4041001972		Hose assembly
40	4190000181		Elbow nipple

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
