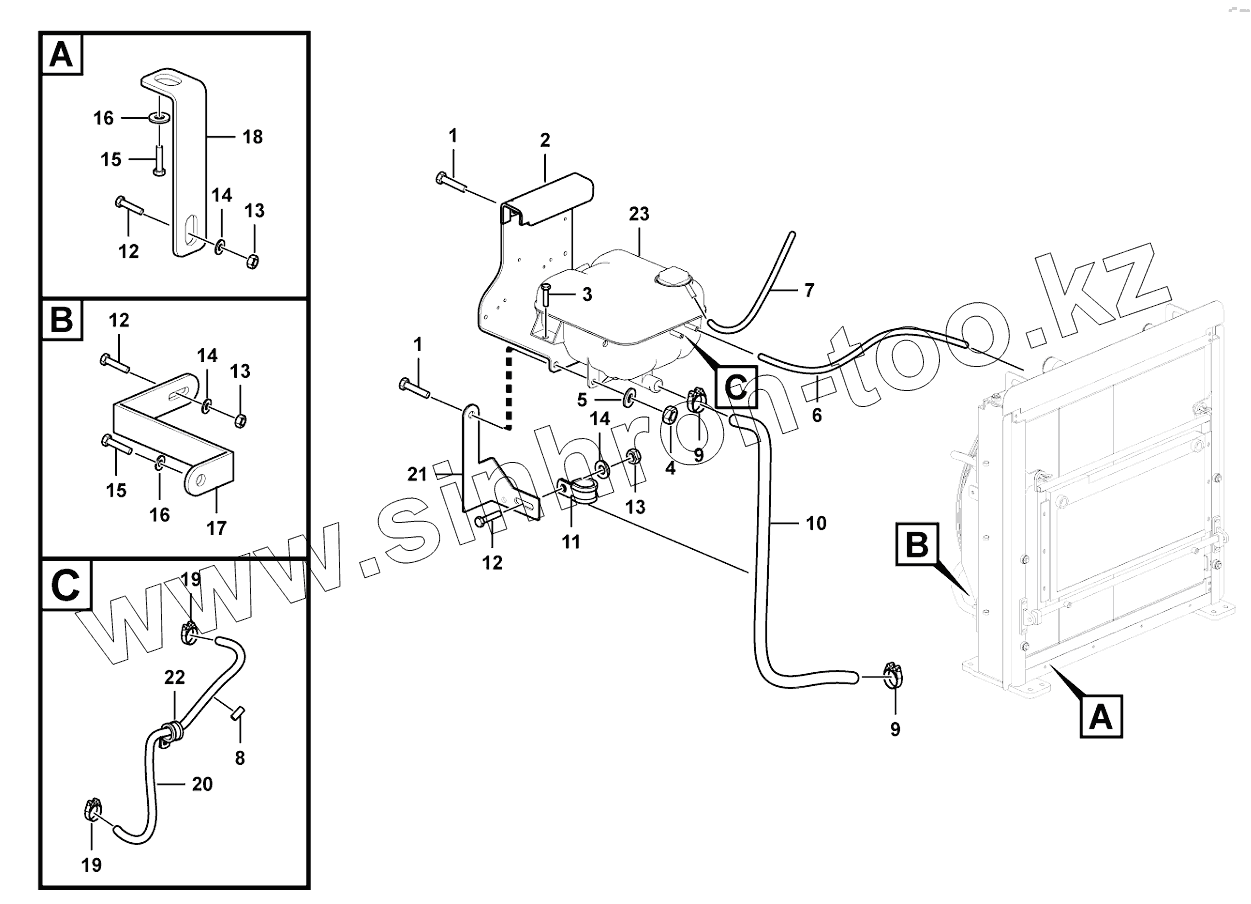

Каталог запасных частей к технике: SDLG L948F. Expansion tank assembly

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

9

10

11

12

12

12

13

13

13

14

14

14

15

15

16

16

17

18

19

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4011001358		Screw
2	29030028241		Bracket
3	4011001294		Screw
4	4013000370		Nut
5	4015000433		Washer
6	4090000365		Hose
7	29030025321		Hose
8	29030022061		Nipple
9	4017000009		Clamp
10	29030028251		Hose
11	29030010811		Clamp
12	4011001297		Screw
13	4013000373		Nut
14	4015000425		Washer
15	4011001268		Screw
16	4015000426		Washer
17	29030028261		Bracket
18	29030028271		Bracket
19	4017000010		CLIP JB8870-d20
20	4090000366		Hose
21	29030028281		Bracket
22	29010000031		Clamp
23	11219198		Expansion tank

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
