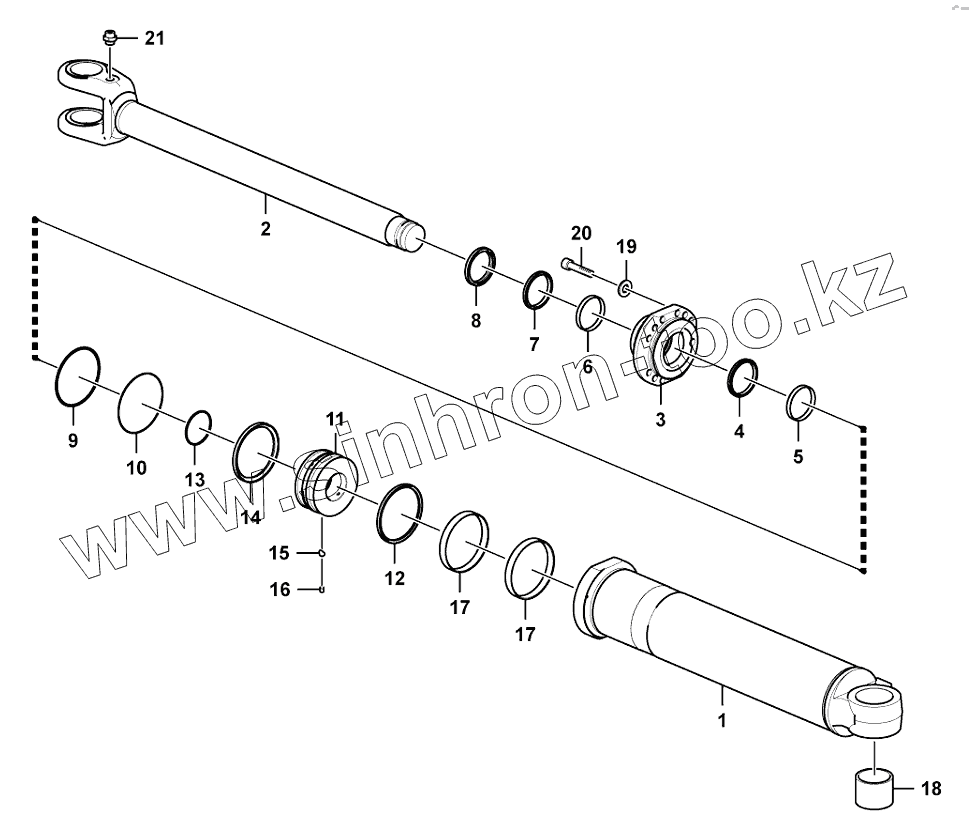

Каталог запасных частей к технике: SDLG L948. Lifting cylinder assembly (3713CH)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 4120006030012 Cylinder body
2 4120006030002 Piston rod
3 4120006030003 Cylinder head
4 4120006030004 Sealing ring kit
5 4120006030004 Sealing ring kit
6 4120006030004 Sealing ring kit
7 4120006030004 Sealing ring kit
8 4120006030004 Sealing ring kit
9 4120006030004 Sealing ring kit
10 4120006030004 Sealing ring kit
11 4120006030011 Piston
12 4120006030004 Sealing ring kit
13 4120006030004 Sealing ring kit
14 4120006030004 Sealing ring kit
15 4120004489008 Ball
16 4120006030005 Screw
17 4120006030004 Sealing ring kit
18 4120006030013 Bushing
19 4120006030007 Washer
20 4120006030008 Screw
21 4120006030009 Housing
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
