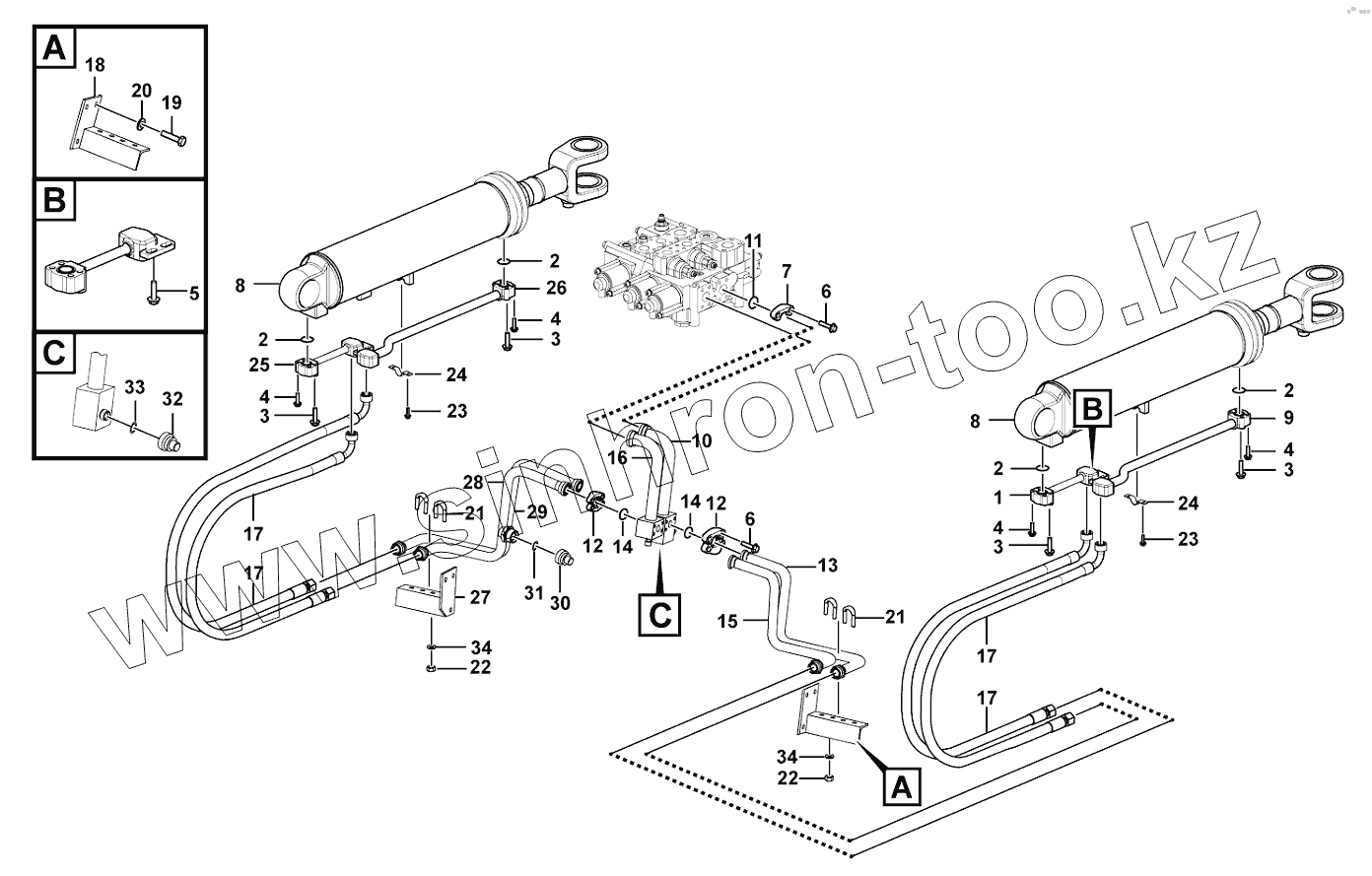

Каталог запасных частей к технике: SDLG L948. Lifting cylinder assembly
1
2
2
2
2
3
3
3
3
4
4
4
4
5
6
6
7
8
8
9
10
11
12
12
13
14
14
15
16
17
17
17
17
18
19
20
21
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 29130018911 | Pipe | |
| 2 | 4030000279 | O-RING | |
| 3 | 4011001288 | Screw | |
| 4 | 4011001381 | Bolt | |
| 5 | 4011001294 | Screw | |
| 6 | 4011001300 | Screw | |
| 7 | 4041000027 | FLANGE | |
| 8 | 4120006030 | Boom cylinder | |
| 9 | 29130018921 | Pipe | |
| 10 | 29130018661 | Pipe | |
| 11 | 4030000029 | O-RING | |
| 12 | 4041000043 | FLANGE | |
| 13 | 29130019011 | Pipe | |
| 14 | 4030000026 | O-RING | |
| 15 | 29130019031 | Pipe | |
| 16 | 29130020861 | Pipe | |
| 17 | 29130018941 | Rubber tube | |
| 18 | 29130017991 | Bracket | |
| 19 | 4011001268 | Screw | |
| 20 | 4015000426 | Washer | |
| 21 | 4041000958 | U-BOLT | |
| 22 | 4013000370 | Nut | |
| 23 | 4011001296 | Screw | |
| 24 | 29130000111 | CLAMP | |
| 25 | 29130018871 | Pipe | |
| 26 | 29130018891 | Pipe | |
| 27 | 29130018001 | Bracket | |
| 28 | 29130020881 | Pipe | |
| 29 | 29130018971 | Pipe | |
| 30 | 4041000774 | PLUG | |
| 31 | 4041000767 | O-RING | |
| 32 | 4041000708 | BLOCKING | |
| 33 | 4030000504 | O-RING GB3452.1-25.8x1.80G | |
| 34 | 4015000433 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
