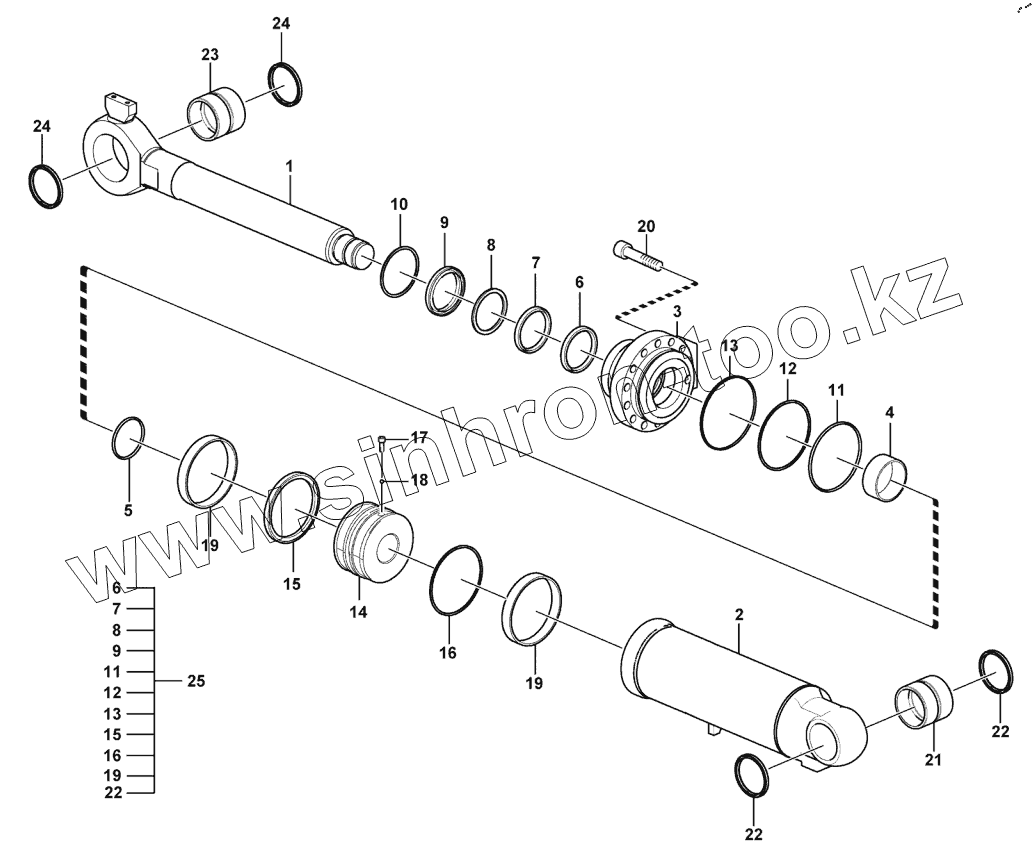

Каталог запасных частей к технике: SDLG L938F. Telescopic cylinder

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

8

9

9

10

11

11

12

12

13

13

14

15

15

16

16

17

18

19

19

19

20

21

22

22

22

23

24

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4120005071001		Cylinder tube
2	4120005071002		Piston rod
3	4120000868032		DUST PROOF RING
4	4120005071003		Bushing
5	4120005889006		Retaining ring
6	4120000868034		SUPPORTING RING GB/T15242.2-94
7	4120000868035		PRESSURIZE RING
8	4120000868036		O-RING GB1235-76
9	4120000868037		CYLINDER COVER HSGF-180/90X542-2
10	4120005685005		Retaining ring
11	4120000868038		SUPPORTING RING GB/T15242.2-94
12	4120000868039		CYLINDER BODY HSGF-180/90X542-3
13	4120000868040		O-RING GB1235-76
14	4120000868041		SUPPORTING RING GB/T15242.2-94
15	4120000868042		PRESSURIZE RING S-55044
16	4120000868043		PISTON HSGF-180/90X542-4
17	4120005685008		Screw
18	4120006000008		Block
19	4120000868044		COVER GB/T70-85
20	4120006030008		Screw
21	4120005071004		Bushing
22	4120007051016		24R306040 Sealing ring
23	4120005071005		Spherical plain bearing
24	4120000868046		BUSHING HSGF-180/90X542-5
25	4120005071006		Sealing kit

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
