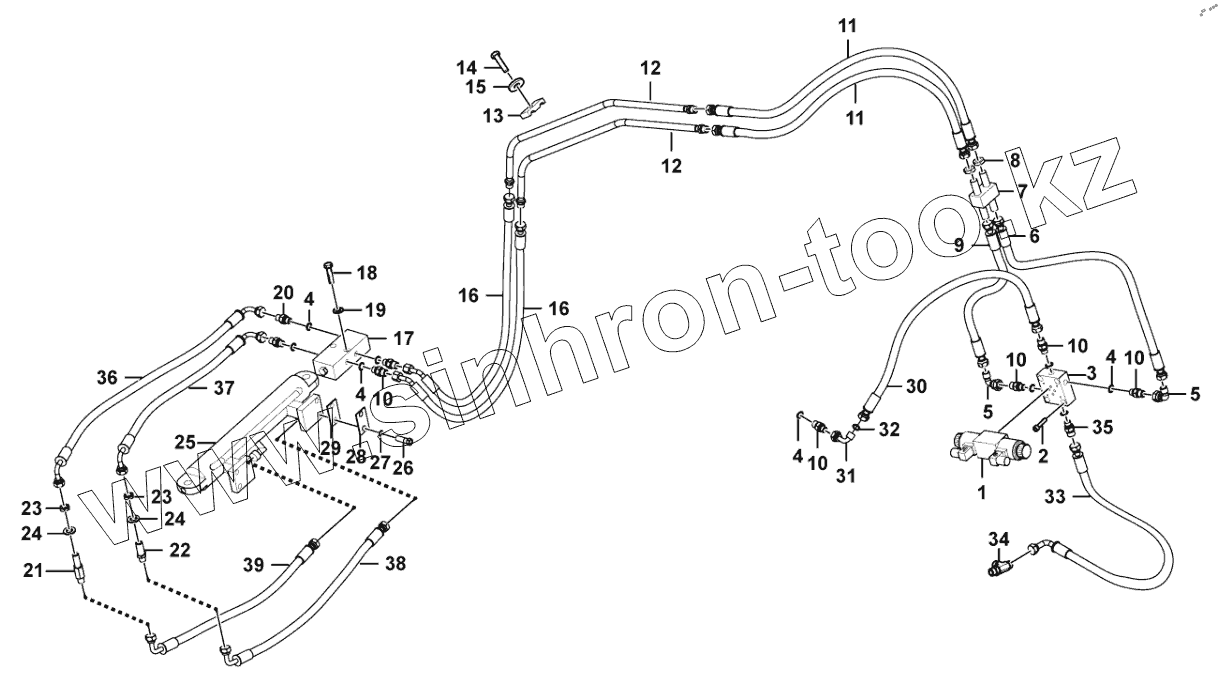

Каталог запасных частей к технике: SDLG L938F. Quick coupler hydraulic system
1
2
3
4
4
4
4
5
5
6
7
8
9
10
10
10
10
10
11
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120000368 | SOLENOID DIRECTIONAL VALVE | |
| 2 | 4014000513 | Screw | |
| 3 | 29180007862 | Valve seat | |
| 4 | 4041000767 | O-RING | |
| 5 | 4120002001 | Nipple | |
| 6 | 4041001973 | Hose assembly | |
| 7 | 29180012211 | Elbow nipple | |
| 8 | 4013000378 | Nut | |
| 9 | 4041001943 | Hose assembly | |
| 10 | 4041000604 | JOINT | |
| 11 | 4041000733 | Hose assembly | |
| 12 | 29180009261 | Pipe | |
| 13 | 29180007961 | Plate | |
| 14 | 4011001397 | Screw | |
| 15 | 4015000425 | Washer | |
| 16 | 4041002192 | Hose | |
| 17 | 4120001741 | Non-return valve | |
| 18 | 4014000527 | Screw | |
| 19 | 4015000036 | WASHER | |
| 20 | 4041000133 | Nipple | |
| 21 | 29180012351 | Nipple | |
| 22 | 29180012161 | Elbow nipple | |
| 23 | 4013000380 | Nut | |
| 24 | 4015000435 | Washer | |
| 25 | 4120004913 | Hydraulic cylinder | |
| 26 | 4011001243 | Screw | |
| 27 | 4015000427 | Washer | |
| 28 | 29180012441 | Shim | |
| 29 | 29180012451 | Shim | |
| 30 | 4041000605 | Hose assembly | |
| 31 | 4041001023 | JOINT | |
| 32 | 4030000240 | O-RING | |
| 33 | 4041002017 | Hose | |
| 34 | 4120002171 | Three-way nipple | |
| 35 | 4041000150 | STAIGHT JOINT | |
| 36 | 29180012331 | Hose assembly | |
| 37 | 29180012341 | Hose assembly | |
| 38 | 4041001971 | Hose assembly | |
| 39 | 4041001972 | Hose assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
