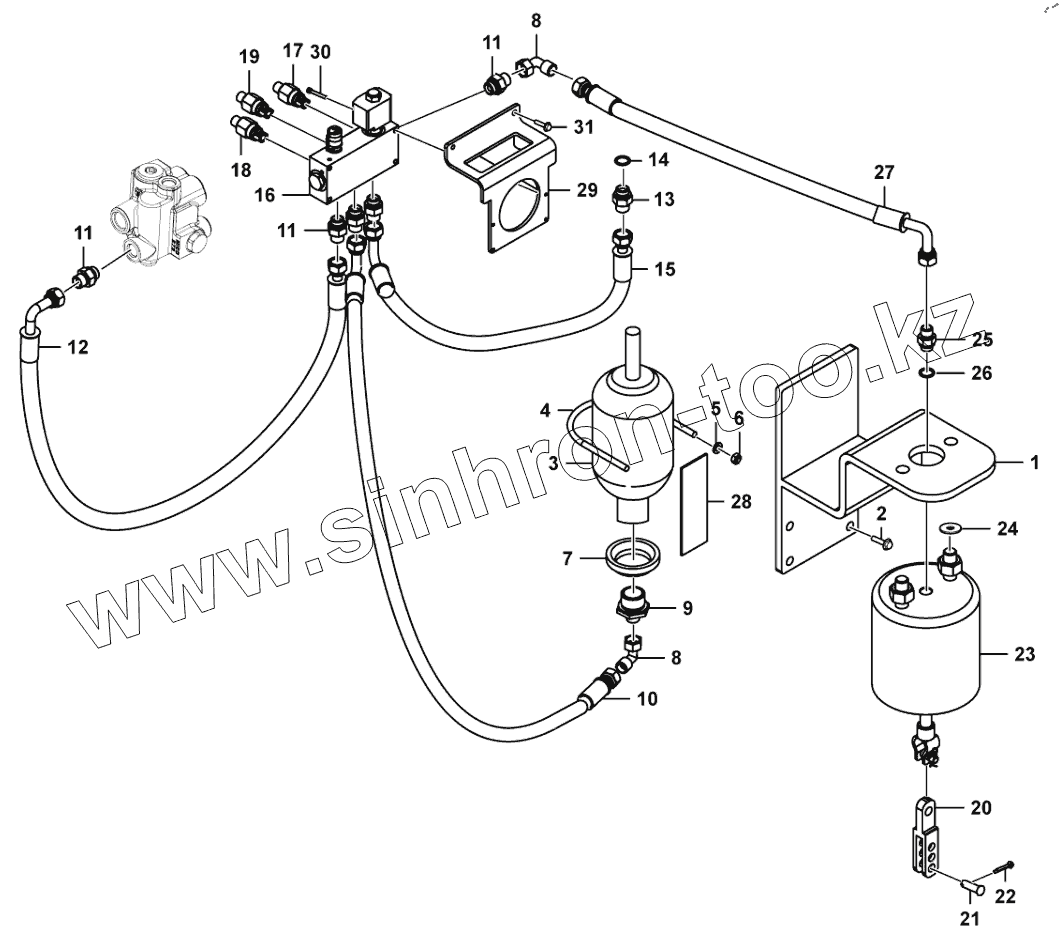

Каталог запасных частей к технике: SDLG L938F. Parking brake assembly
1
2
3
4
5
6
7
8
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 29230009051 | Bracket | |
| 2 | 4011001375 | Bolt | |
| 3 | 4120002705 | Accumulator | |
| 4 | 29120017101 | U-bolt | |
| 5 | 4015000430 | Washer | |
| 6 | 4013000384 | Nut | |
| 7 | 29120017111 | Rubber sleeve | |
| 8 | 4190000141 | Nipple | |
| 9 | 4120002703 | Nipple | |
| 10 | 4041001997 | Hose assembly | |
| 11 | 4190000149 | Nipple | |
| 12 | 4041001831 | Hose | |
| 13 | 4041000766 | Nipple | |
| 14 | 4041000768 | O-RING LGB168-11524 | |
| 15 | 4041000691 | Hose assembly | |
| 16 | 4120004555 | Brake valve | |
| 17 | 4120004558 | Pressure switch | |
| 18 | 4120004556 | Pressure switch | |
| 19 | 4120004557 | Pressure switch | |
| 20 | 29230009081 | Yoke | |
| 21 | 4016000352 | Pin | |
| 22 | 4016000351 | Split pin | |
| 23 | 4120002712 | Cylinder | |
| 24 | 4015000439 | Washer | |
| 25 | 4041000824 | Nipple | |
| 26 | 4030000511 | O-ring | |
| 27 | 4041001996 | Hose assembly | |
| 28 | 29230009811 | Rubber mat | |
| 29 | 29230009181 | Plate | |
| 30 | 4014000531 | Screw | |
| 31 | 4011001294 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
