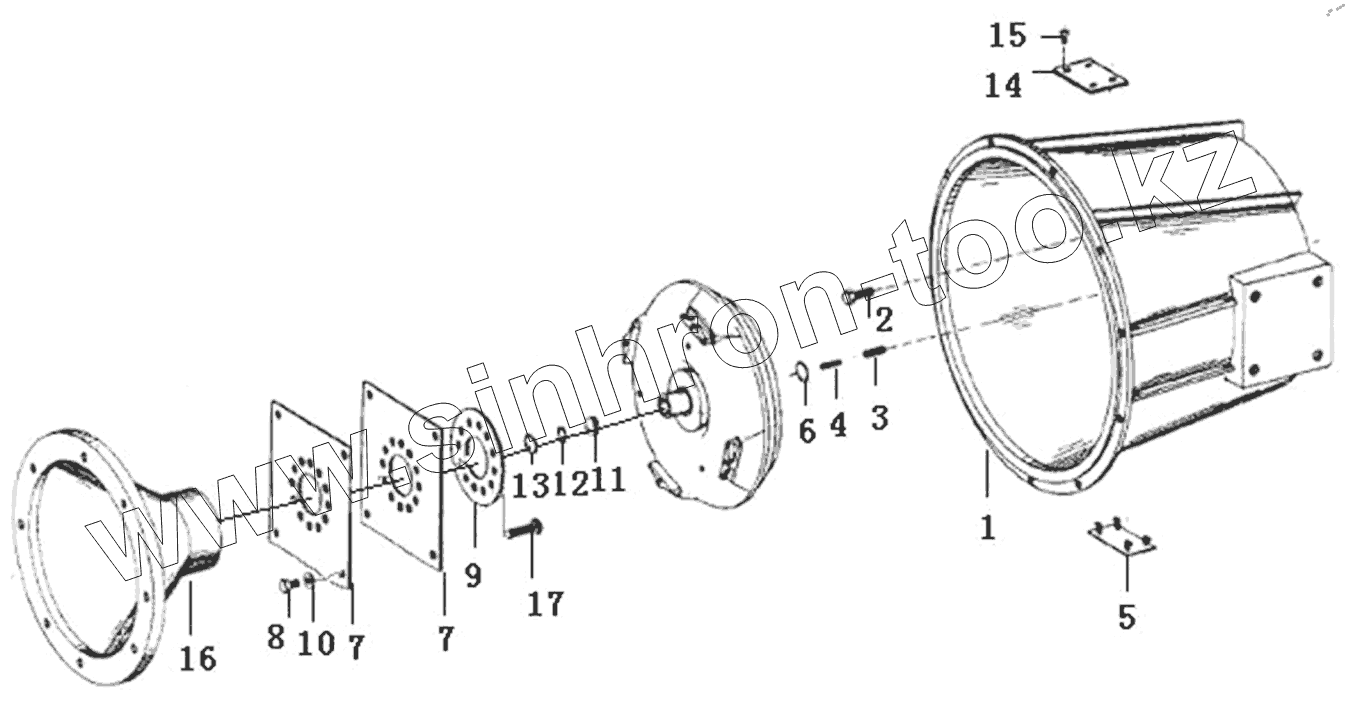

Каталог запасных частей к технике: SDLG L938F. Flange plate

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 4110001742003 Housing
2 7200001454 SCREW 0636010460
3 4110000042124 SPANNSTIFT 0631 329 100
4 7200001456 PIN 0631329072
5 7200001457 COVER 4139301485
6 4110001742004 O-ring
7 4110001742005 Plate
8 4110000076376 BOLT 0636 015 280 M10x18 DIN933 10.9
9 7200001460 WASHER 4644330228
10 7200002202 WASHER 0630001014
11 4110000076308 WASHER 4166 330 123
12 7200001463 O-RING 0634313260
13 7200001464 CLASP 0630502015
14 7200001465 COVER 4644330242
15 7200001466 SCREW 0636015169
16 4110000042125 INTERM. RING 4644 330 222
17 7200001468 SCREW 0636900127
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
