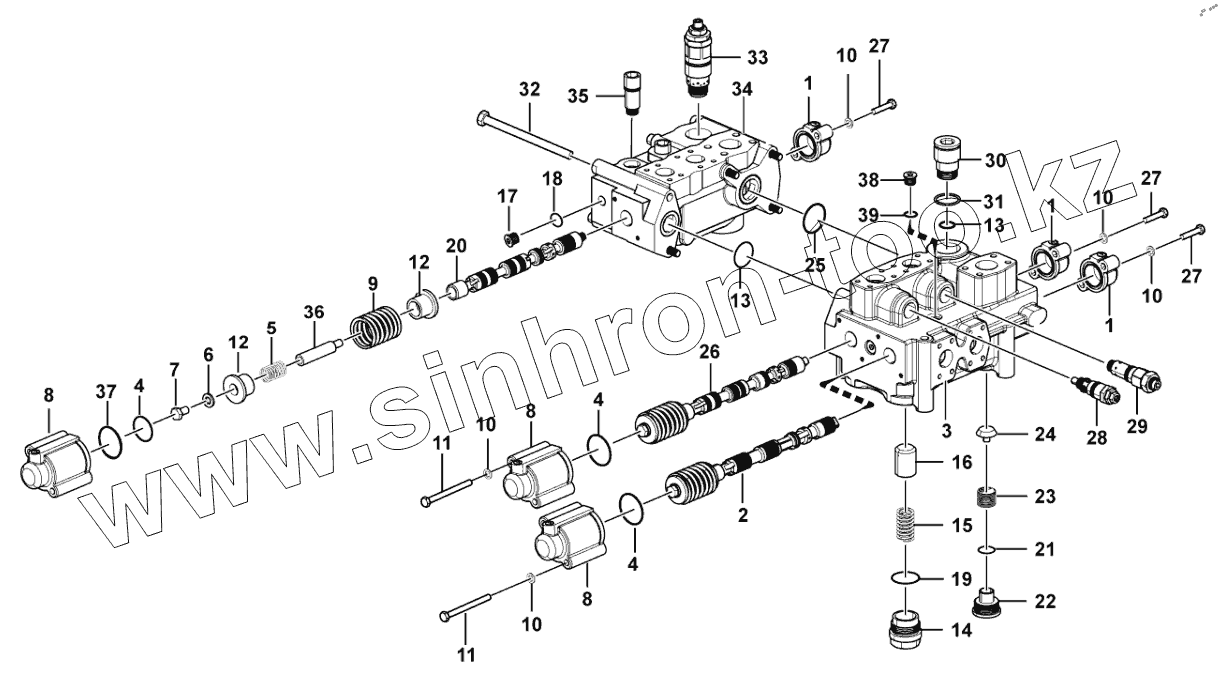

Каталог запасных частей к технике: SDLG L938F. Control valve assembly

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

4

4

5

6

7

8

8

8

9

10

10

10

10

10

11

11

12

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

27

27

28

29

30

31

32

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4120001054004		END CAP
2	4120001054005		VALVE STEM
3	4120001054006		VALVE BODY
4	4030000608		O-RING
5	4120001054007		SPRING
6	4015000168		WASHER
7	4011000087		BOLT
8	4120001054009		END CAP
9	4120001054010		SPRING
10	4015000025		Washer
11	4014000217		SCREW
12	4120001054012		SPRING SEAT
13	7200000446		O-RING
14	4120001054014		FLOAT TRAP VALVE BODY
15	4120001054015		SPRING
16	4120001054016		VALVE CORE
17	4120001054017		PLUG
18	4120001054018		O-RING
19	7200001075		O-RING
20	4120001054020		VALVE STEM
21	4030000706		O-RING
22	4120001054022		CHECK VALVE BODY
23	4120001054023		SPRING
24	4120001054024		CHECK VALVE
25	4030000707		O-RING
26	4120001054026		VALVE STEM
27	4014000115		SCREW
28	4120001054003		OVERLOAD VALVE
29	4120001054002		OVERLOAD VALVE
30	4120001054029		CHOKE PLUG
31	4030000149		O-RING
32	4120001054030		BOLT
33	4120002303001		Relief valve
34	4120001054031		VALVE BODY
35	4120001054032		CHOKE PLUG
36	4120001054033		VALVE STEM JOINT
37	4120001054034		ADJUSTING SHIM
38	4120002303004		PLUG
39	4030000011		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
