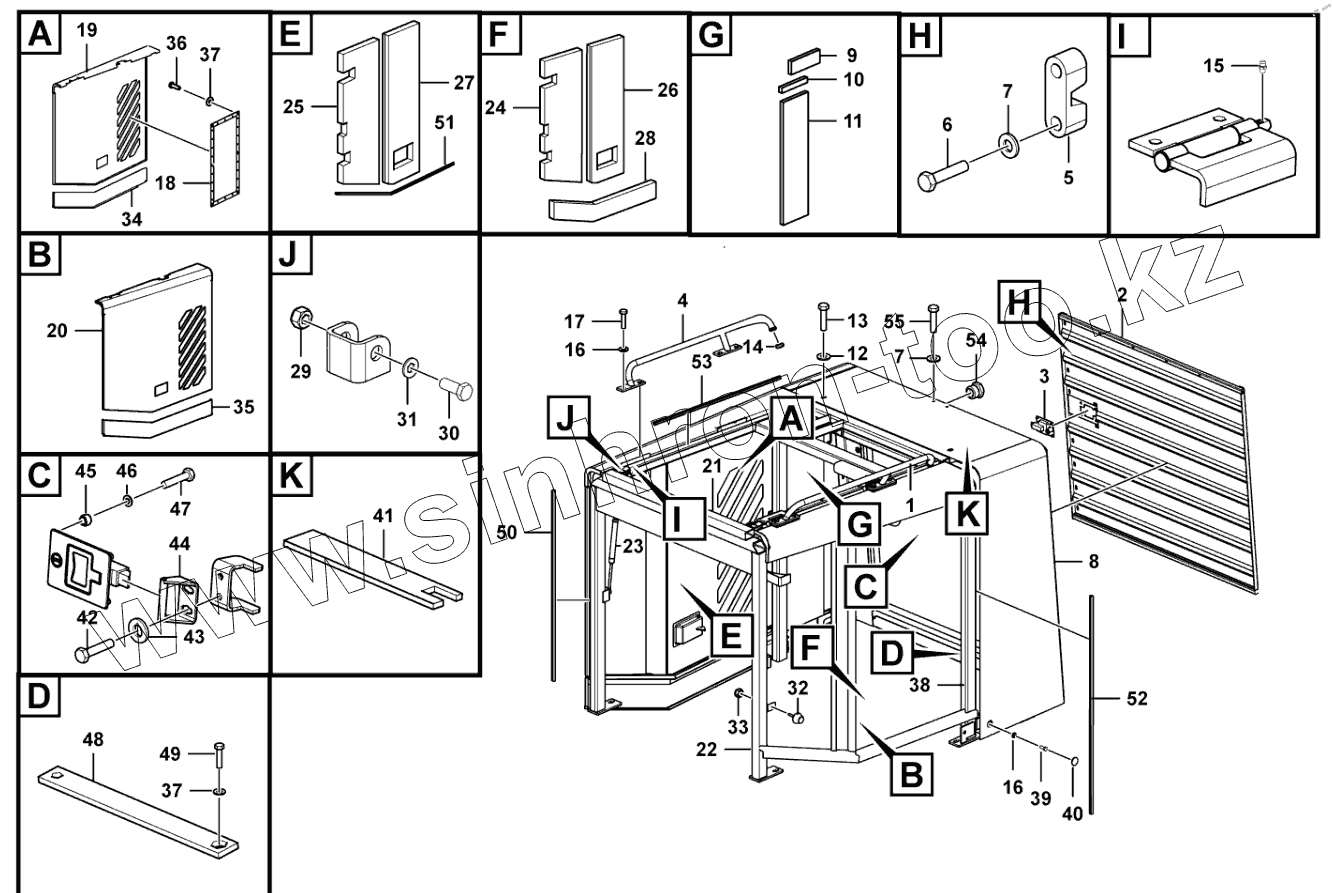

Каталог запасных частей к технике: SDLG L938F. Bonnet

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
Позиция на иллюстрации Заводской номер детали Название детали
1 29330016441 LEFT UPPER HANDRAIL
2 29330061801 Grille
3 4190002281 Door lock
4 29330016461 RIGHT UPPER HANDRAIL
5 11211010 Bump stop
6 4011001247 Screw
7 4015000425 Washer
8 29330061891 Bonnet
9 29330062031 Sponge
10 29330062041 Sponge
11 29330062051 Sponge
12 4015000427 Washer
13 4011001241 Screw
14 29330011232 RUBBER COVER
15 4030000535 OIL CUP
16 4015000428 Washer
17 4011001243 Screw
18 29330062101 Protecting grating
19 29330062251 Cover
20 29330062141 Cover
21 29330062311 Frame
22 29330062431 Frame
23 29330014621 AIR SPRING
24 29330062511 Sponge
25 29330062521 Sponge
26 29330062531 Sponge
27 29330062541 Sponge
28 29330062271 Sponge
29 4013000393 Nut
30 4011001419 Screw
31 4015000436 Washer
32 26330006531 Rubber block
33 4013000033 NUT
34 29330062631 Cover
35 29330062551 Cover
36 4011001273 Screw
37 4015000437 Washer
38 29330062671 Frame
39 4011001250 Screw
40 29330000201 RUBBER COVER
41 29330062301 Sponge
42 4011001285 Screw
43 4015000424 Washer
44 4190002434 Catch
45 4190002284 Washer
46 4015000438 Washer
47 4011001336 Screw
48 29340009091 LINK ASSEM
49 4011001291 Bolt
50 4043001012 Sealing strip
51 4043001014 Sealing strip
52 4043001027 Sealing strip
53 4043001015 Sealing strip
54 29330009752 RUBBER STOPPER
55 4011001246 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
