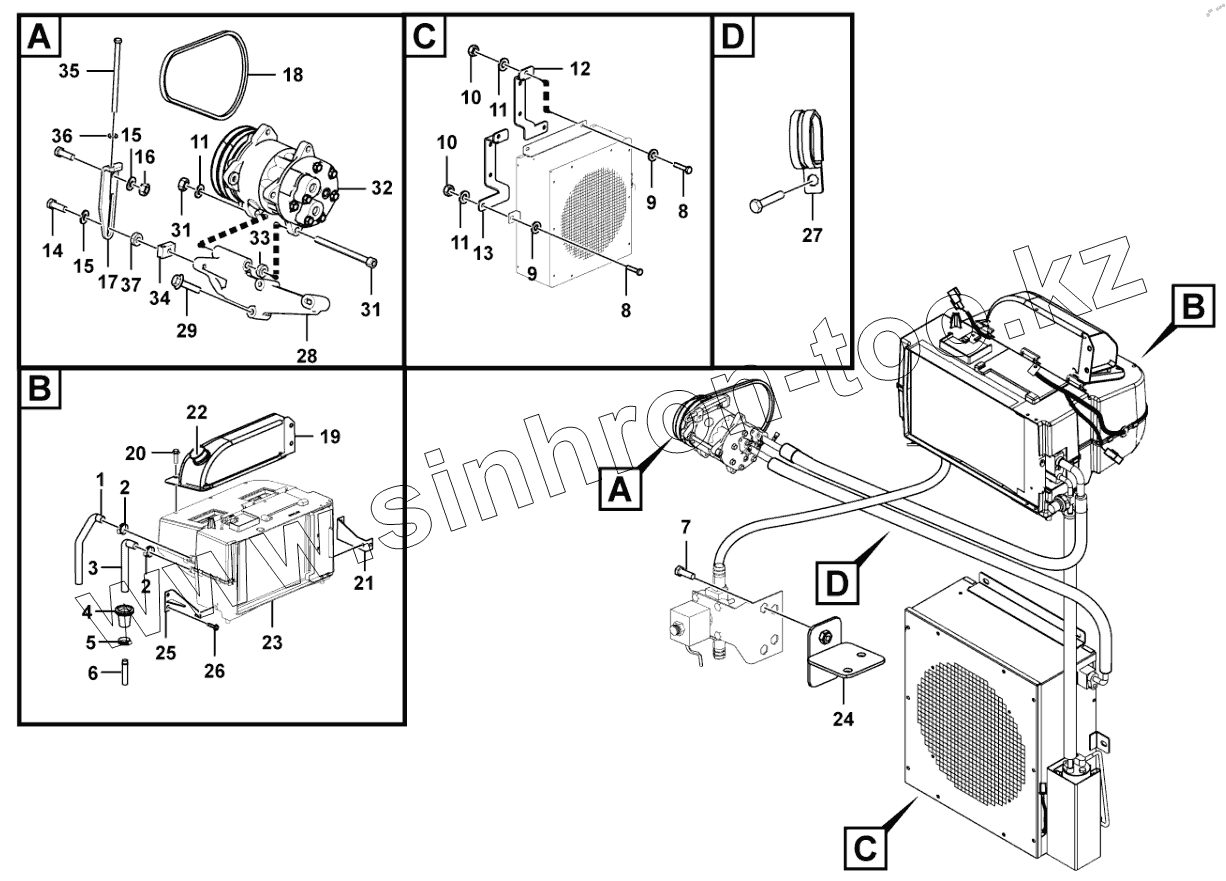

Каталог запасных частей к технике: SDLG L938F. Air conditioning unit

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

8

9

9

10

10

11

11

11

12

13

14

15

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	29350010211		Water pipe
2	4017000024		CLAMP
3	29350012091		Water pipe
4	29310000091		RUBBER
5	4190000019		Cable tie
6	29350010291		Copper tube
7	4011001238		Screw
8	4011001248		Screw
9	4015000426		Washer
10	4013000370		Nut
11	4015000433		Washer
12	29350010371		Bracket
13	29350010381		Bracket
14	4011001341		Screw
15	4015000430		Washer
16	4013000384		Nut
17	29350011041		Bracket
18	4110000347		Belt
19	29350010601		Air duct
20	4011001343		Screw
21	29350010241		Bracket
22	29350010611		Air duct
23	29350012101		Air conditioning unit
24	29350012121		Bracket
25	29350012571		Bracket
26	4011001296		Screw
27	26370001981		Clamp
28	29350011821		Bracket
29	4011001340		Screw
30	4013000394		Nut
31	4014000536		Screw
32	11212853		Compressor
33	29350011061		Shim
34	29350011051		Block
35	4011001342		Screw
36	4015000440		Washer
37	29350011121		Shim

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
