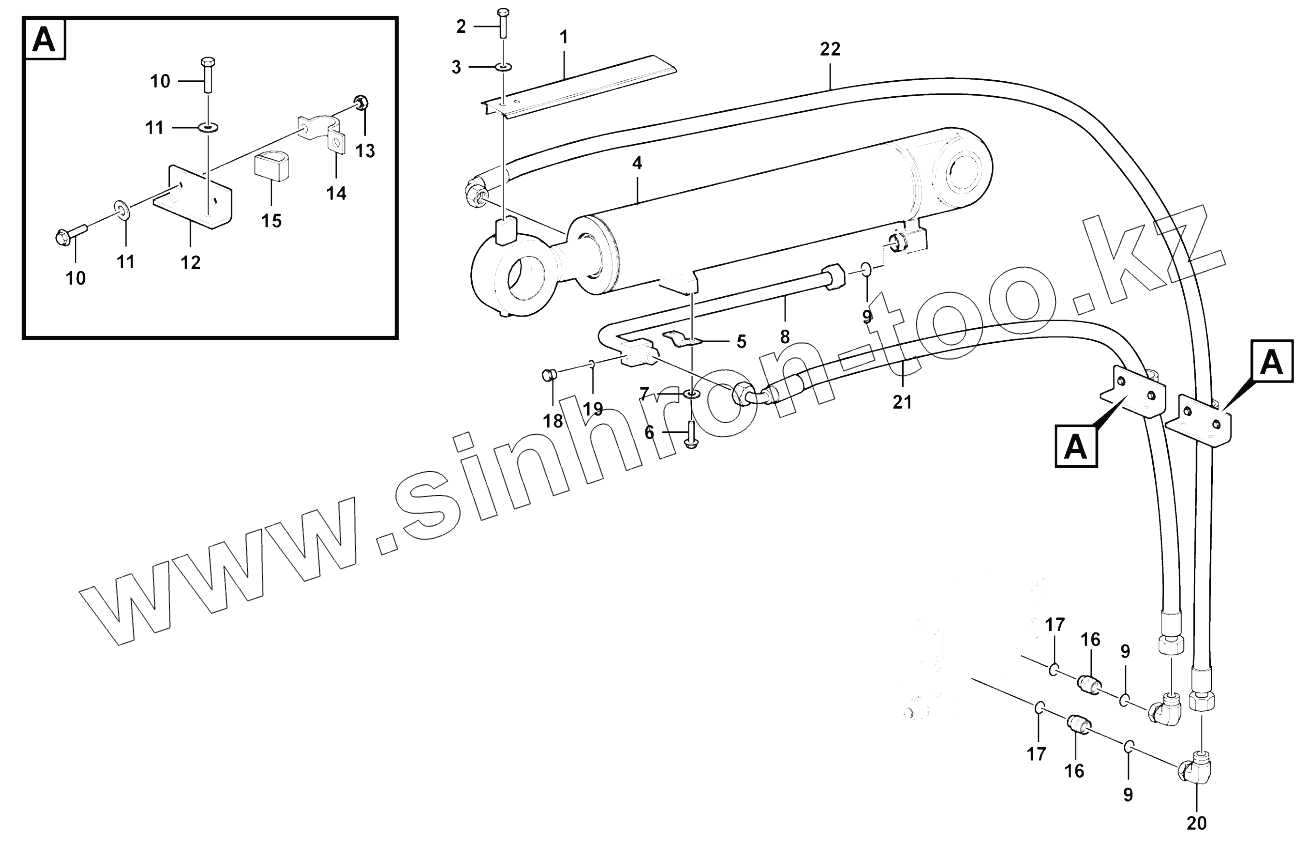

Каталог запасных частей к технике: SDLG L916. Tilt cylinder system
1
2
3
4
5
6
7
8
9
9
9
10
10
11
11
12
13
14
15
16
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 29140016581 | Indicator plate | |
| 2 | 4011001238 | Screw | |
| 3 | 4015000426 | Washer | |
| 4 | 4120005334 | Tilt cylinder | |
| 5 | 29140006531 | PIPE CLIP | |
| 6 | 4011001246 | Screw | |
| 7 | 4015000430 | Washer | |
| 8 | 29140016551 | Pipe | |
| 9 | 4030000501 | O-RING | |
| 10 | 4011001248 | Screw | |
| 11 | 4015000433 | Washer | |
| 12 | 29140010981 | Bracket | |
| 13 | 4013000370 | Nut | |
| 14 | 29140010991 | Clamp | |
| 15 | 4041001392 | Rubber sleeve | |
| 16 | 4041001040 | Joint | |
| 17 | 4030000090 | 0-RING 28.0x2.65G | |
| 18 | 4041000774 | PLUG | |
| 19 | 4041000767 | O-RING | |
| 20 | 4041001006 | CONNECTOR | |
| 21 | 4041002073 | Hose assembly | |
| 22 | 4041000586 | PIPE LGB128-010145 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
