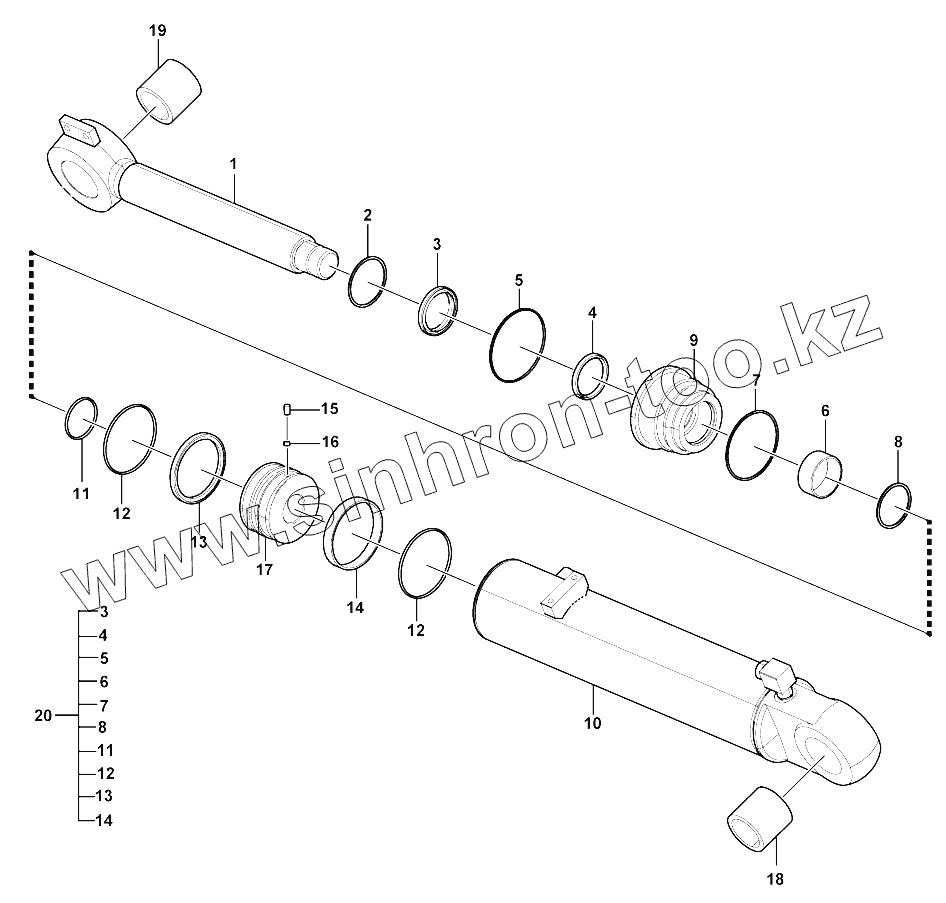

Каталог запасных частей к технике: SDLG L916. Tilt cylinder assembly
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
11
12
12
12
13
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120005334001 | Piston rod | |
| 2 | 4120005334002 | Retaining ring | |
| 3 | 4120005334003 | Sealing ring kit | |
| 4 | 4120005334003 | Sealing ring kit | |
| 5 | 4120005334003 | Sealing ring kit | |
| 6 | 4120005334003 | Sealing ring kit | |
| 7 | 4120005334003 | Sealing ring kit | |
| 8 | 4120005334003 | Sealing ring kit | |
| 9 | 4120005334004 | Cover | |
| 10 | 4120005334005 | Cover | |
| 11 | 4120005334003 | Sealing ring kit | |
| 12 | 4120005334003 | Sealing ring kit | |
| 13 | 4120005334003 | Sealing ring kit | |
| 14 | 4120005334003 | Sealing ring kit | |
| 15 | 4014000255 | Screw | |
| 16 | 4120003179017 | Ball | |
| 17 | 4120005334006 | Piston | |
| 18 | 4120005334007 | Bushing | |
| 19 | 4120005334008 | Bushing | |
| 20 | 4120005334009 | Sealing ring kit |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
