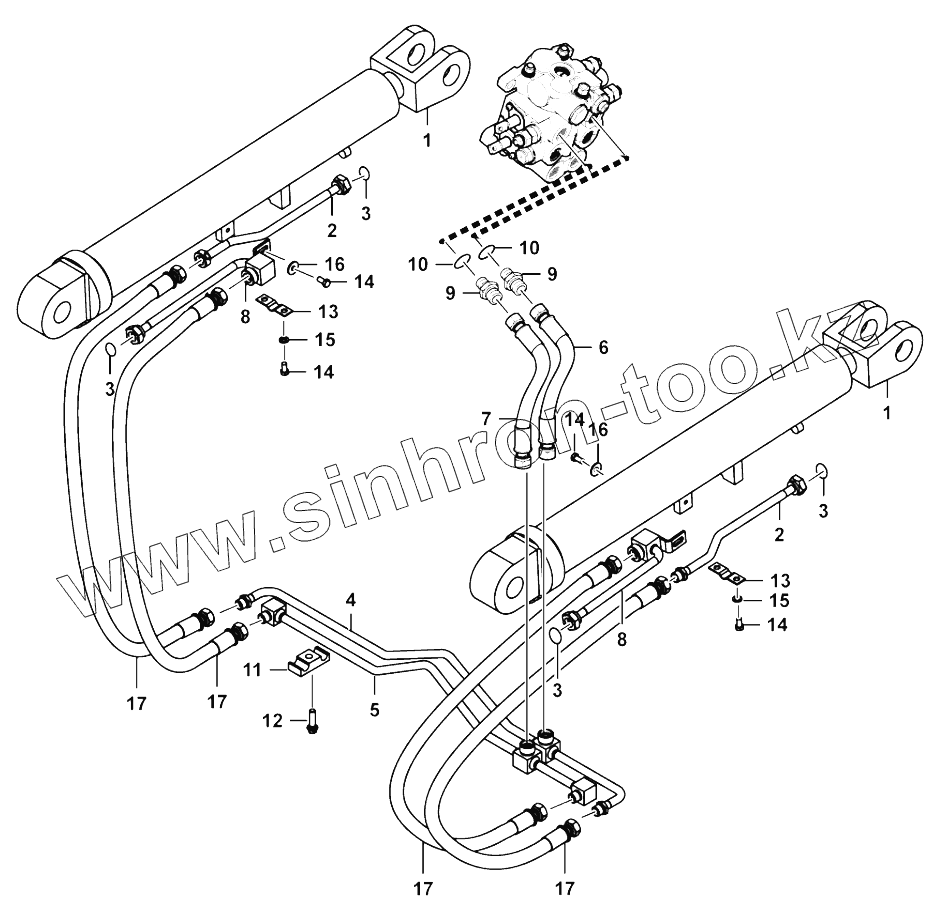

Каталог запасных частей к технике: SDLG L916. Lift cylinder
1
1
2
2
3
3
3
3
4
5
6
7
8
8
9
9
10
10
11
12
13
13
14
14
14
14
15
15
16
16
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120005335 | Lifting cylinder | |
| 2 | 29130017181 | Pipe | |
| 3 | 4030000490 | O-RING | |
| 4 | 29130017061 | Pipe | |
| 5 | 29130017101 | Pipe | |
| 6 | 4041002067 | Hose assembly | |
| 7 | 4041001815 | Hose assembly | |
| 8 | 29130017141 | Pipe | |
| 9 | 4041001040 | Joint | |
| 10 | 4030000090 | 0-RING 28.0x2.65G | |
| 11 | 29130017221 | Plate | |
| 12 | 4011000164 | BOLT | |
| 13 | 29130017211 | Hose clamp | |
| 14 | 4011000102 | BOLT | |
| 15 | 4015000072 | WASHER | |
| 16 | 4015000256 | WASHER | |
| 17 | 4041002068 | Hose assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
