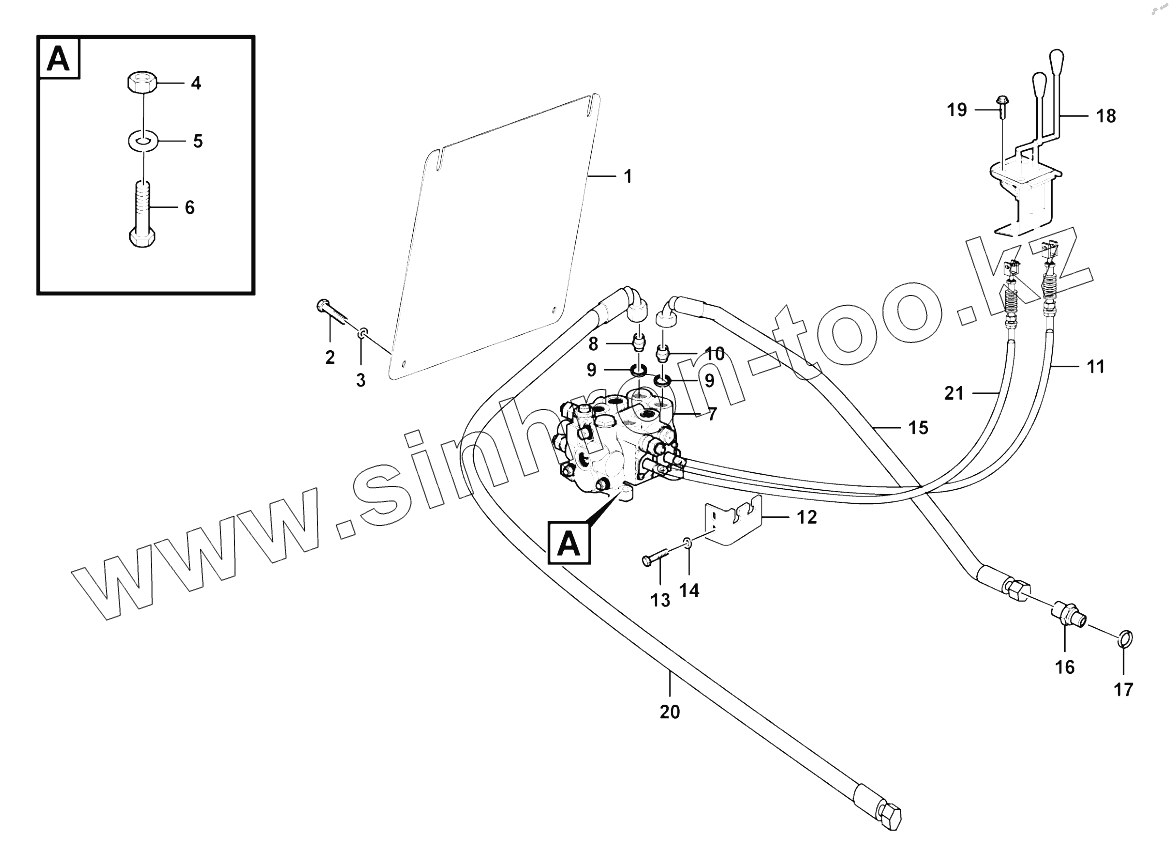

Каталог запасных частей к технике: SDLG L916. Hydraulic control system
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 29120017521 | Cover plate | |
| 2 | 4011001247 | Screw | |
| 3 | 4015000425 | Washer | |
| 4 | 4013000368 | Nut | |
| 5 | 4015000428 | Washer | |
| 6 | 4011001317 | Screw | |
| 7 | 4120005371 | Control valve | |
| 8 | 4041000140 | Nipple | |
| 9 | 4030000090 | 0-RING 28.0x2.65G | |
| 10 | 4041001040 | Joint | |
| 11 | 29120024191 | Flexible shaft | |
| 12 | 29120024171 | Bracket | |
| 13 | 4011001238 | Screw | |
| 14 | 4015000433 | Washer | |
| 15 | 4041001975 | Hose assembly | |
| 16 | 4041000796 | CONNECTOR LGB120-02628 | |
| 17 | 4041001695 | O-ring | |
| 18 | 4120005338 | Control mechanism | |
| 19 | 4011001299 | Screw | |
| 20 | 4041002071 | Hose assembly | |
| 21 | 29120024711 | Flexible shaft |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
