Каталог запасных частей к технике: SDLG L916. Gear pump
1
2
2
3
4
5
5
6
6
6
6
7
7
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18

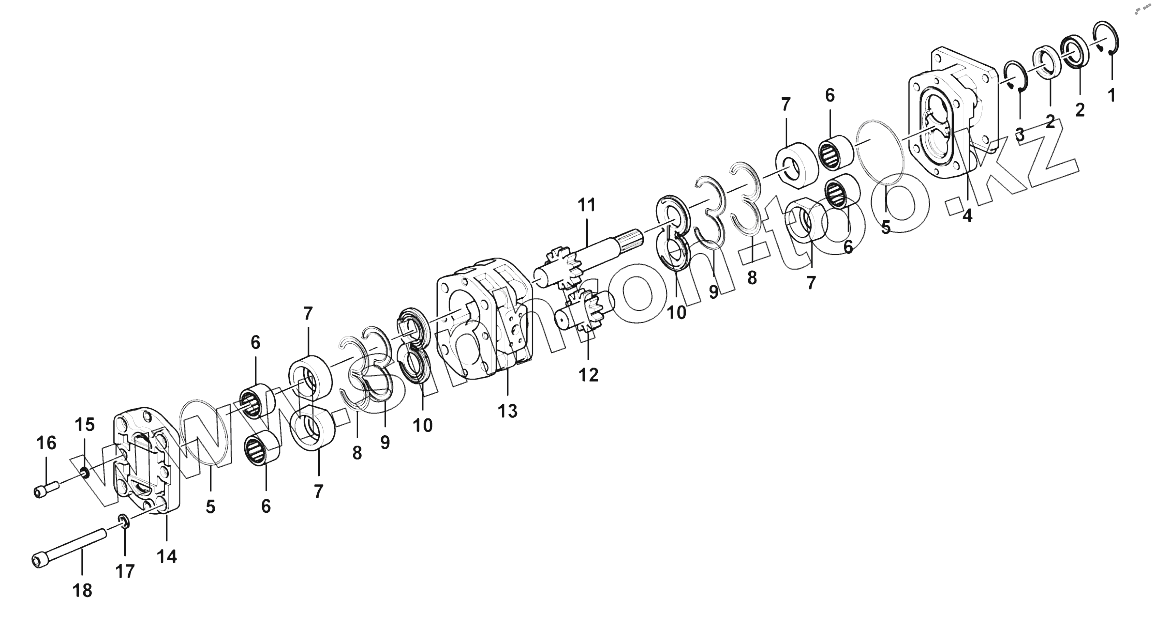

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120000171005 | Retaining ring | |
| 2 | 4120005471001 | Sealing ring | |
| 3 | 4120000171104 | Retaining ring | |
| 4 | 4120005471002 | Cover | |
| 5 | 4120005471003 | O-ring | |
| 6 | 4120005471004 | Bearing | |
| 7 | 4120005471005 | Sleeve | |
| 8 | 4120005471006 | Retaining ring | |
| 9 | 4120005471007 | Gasket | |
| 10 | 4120005471008 | Plate | |
| 11 | 4120005471009 | Drive shaft | |
| 12 | 4120005471010 | Shaft | |
| 13 | 4120005471011 | Pump body | |
| 14 | 4120005471012 | Cover | |
| 15 | 4110001950007 | Washer | |
| 16 | 4014000090 | Bolt | |
| 17 | 4120000903117 | Washer | |
| 18 | 4014000605 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
