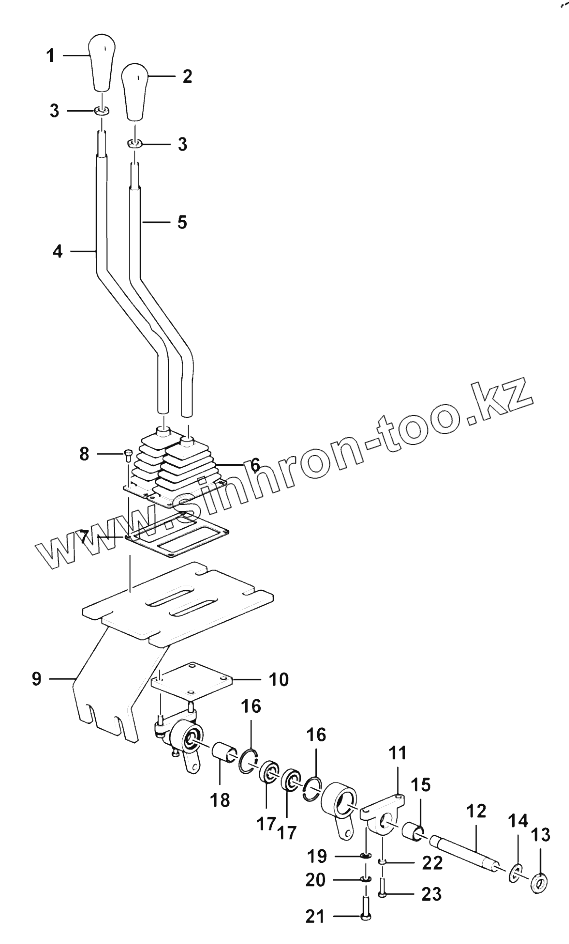

Каталог запасных частей к технике: SDLG L916. Control mechanism
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120002148001 | Handle ball | |
| 2 | 4120002148002 | Handle ball | |
| 3 | 4013000046 | NUT GB6172.1-M12EpZn-05 | |
| 4 | 4120005338001 | Control lever | |
| 5 | 4120005338002 | Control lever | |
| 6 | 4120002149004 | Rubber sleeve | |
| 7 | 4120005338003 | Rubber mat | |
| 8 | 4011000423 | Screw | |
| 9 | 4120005338004 | Bracket | |
| 10 | 4120005338005 | Plate | |
| 11 | 4120002148012 | Seat | |
| 12 | 4120005338006 | Shaft | |
| 13 | 4013000123 | NUT | |
| 14 | 4015000181 | WASHER | |
| 15 | 4120002148011 | Bushing | |
| 16 | 4015000324 | Retaining ring | |
| 17 | 4120002148009 | Bearing | |
| 18 | 4120005338007 | Bushing | |
| 19 | 4015000036 | WASHER | |
| 20 | 4015000072 | WASHER | |
| 21 | 4011000107 | BOLT | |
| 22 | 4013000028 | NUT | |
| 23 | 4011000101 | BOLT |
