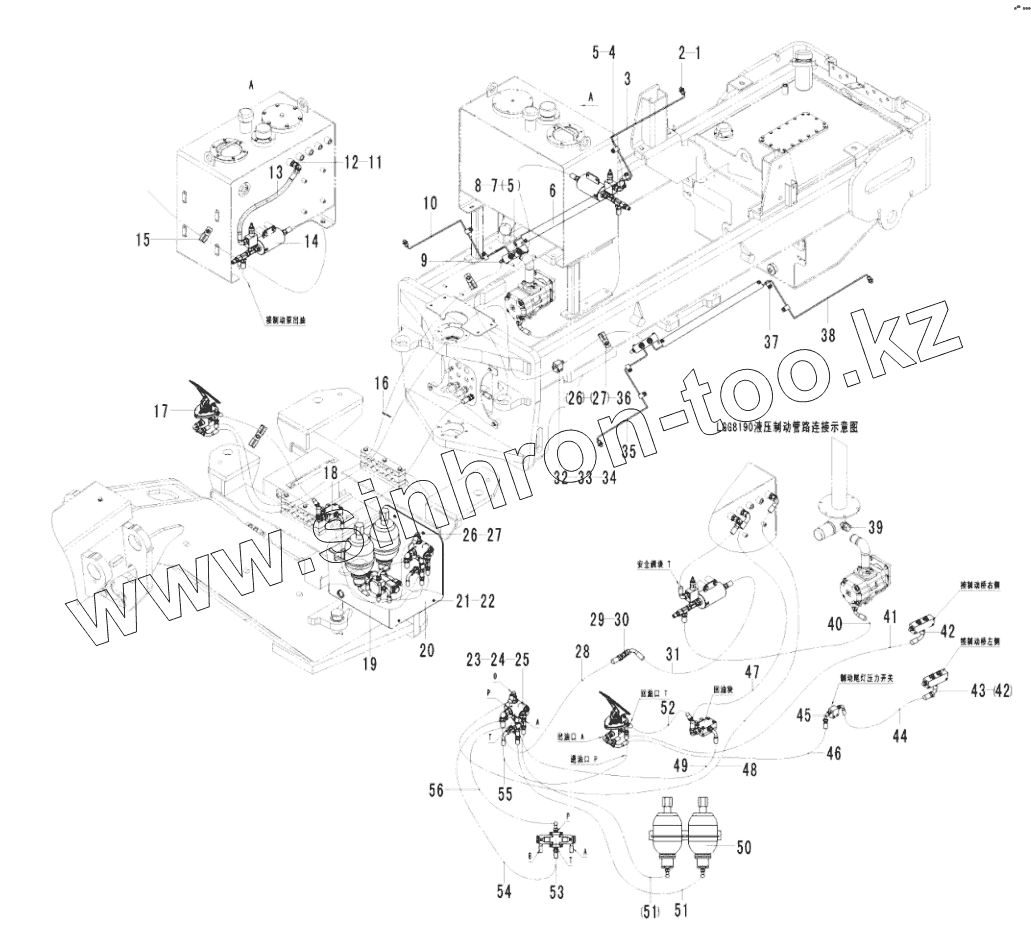

Каталог запасных частей к технике: SDLG G9190. Service brake assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
Позиция на иллюстрации Заводской номер детали Название детали
1 28180003041 Nipple
2 4030000493 O-ring
3 28180003011 Steel pipe
4 28180003671 Anchor plate
5 4015000072 WASHER
6 28180003421 Fixing plate
7 28180003031 Block
8 4011000718 Screw
9 4120005040 Testing nipple
10 28180002991 Steel pipe
11 4190000139 Nipple
12 4120004568 Nipple
13 4120004839 Hose assembly
14 28180003761 Filter assembly
15 26370001941 Clamp
16 4019000023 Cable tie
17 28180003771 Brake valve assembly
18 28180003781 Oil returning block assembly
19 28180003791 Plate
20 28180003101 Cover plate
21 4011000105 BOLT
22 4015000256 WASHER
23 28180003821 Prefill valve assembly
24 4120005110 Bolt
25 4015000197 WASHER
26 4015000162 Washer
27 4011000081 BOLT
28 4120004840 Hose assembly
29 28150004191 Nipple
30 28120004661 Nut
31 4120004841 Hose assembly
32 29220009221 Block
33 4120004340 Switch
34 4011000298 BOLT
35 28180002951 Steel pipe
36 26370001921 CLAMP
37 28100004811 Clamp
38 28180002971 Steel pipe
39 4120005383 Hose assembly
40 4120003897 Nipple
41 4120004843 Hose assembly
42 4120003578 Nipple
43 4190000141 Nipple
44 4120004844 Hose assembly
45 4190000176 Nipple
46 4120004845 Hose assembly
47 4120004846 Hose assembly
48 4120005072 Hose assembly
49 4120004847 Hose assembly
50 28180003131 Accumulator
51 4120004848 Hose assembly
52 4120005107 Hose assembly
53 28180003181 Solenoid valve
54 4120005181 Hose assembly
55 4120005646 Hose assembly
56 4120005108 Hose assembly
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
