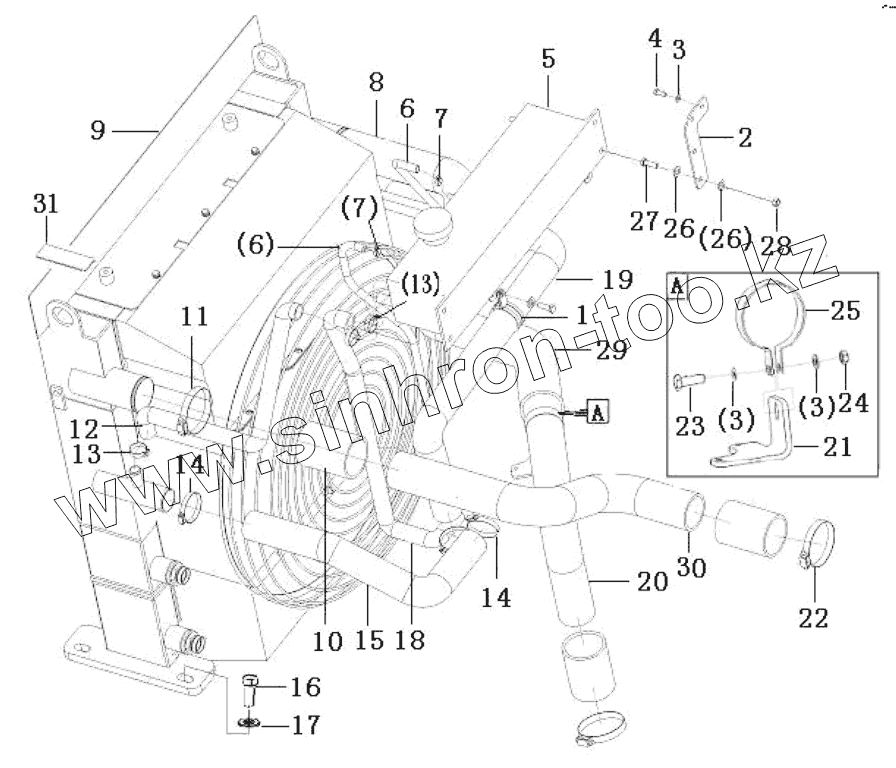

Каталог запасных частей к технике: SDLG G9190. Radiator assembly

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

5

6

6

7

7

8

9

10

11

12

13

13

14

14

15

16

17

18

19

20

21

22

23

24

25

26

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	28030004241		Clamp
2	28030003791		Bracket
3	4015000072		WASHER
4	4011000105		BOLT
5	4110001909		Expansion tank
6	4120003276		Hose assembly
7	4017000010		CLIP JB8870-d20
8	28030003661		Air tube
9	4110001908		Radiator
10	28030003341		Rubber hose
11	4190002481		Clamp
12	28030003891		Hose
13	4017000008		CLAMP
14	4017000018		CLAMP
15	28030003621		Hose
16	29330023161		WASHER 16
17	4011000269		Screw
18	28030003781		Hose
19	28030003691		Hose
20	28030003651		Air tube
21	28030004321		Plate
22	4110000731		Clamp
23	4011000106		BOLT
24	4013000033		NUT
25	28030004331		Clamp
26	4015000162		Washer
27	4011000084		BOLT
28	4013000007		NUT
29	28030003671		Hose
30	28030003641		Steel pipe
31	28030004231		Sponge

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
