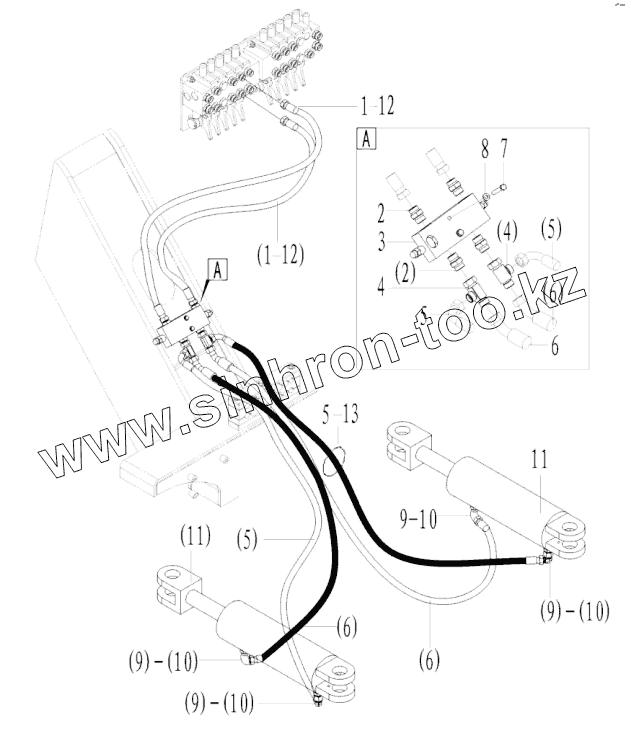

Каталог запасных частей к технике: SDLG G9190. Cylinder assembly

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

4

5

5

5

5

6

6

6

6

7

8

9

9

9

9

10

10

10

10

11

11

12

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4120004872		Hose assembly
2	4120002235		Nipple
3	4120005373		Control valve
4	4190000269		Three-way nipple
5	4120004874		Hose assembly
6	4120004875		Hose assembly
7	4011000223		BOLT GB5782-M8x50EpZn-8.8
8	4015000072		WASHER
9	4190000139		Nipple
10	4120003637		Nipple
11	4120004770		Steering cylinder
12	4120004894		Nipple
13	4019000023		Cable tie

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
