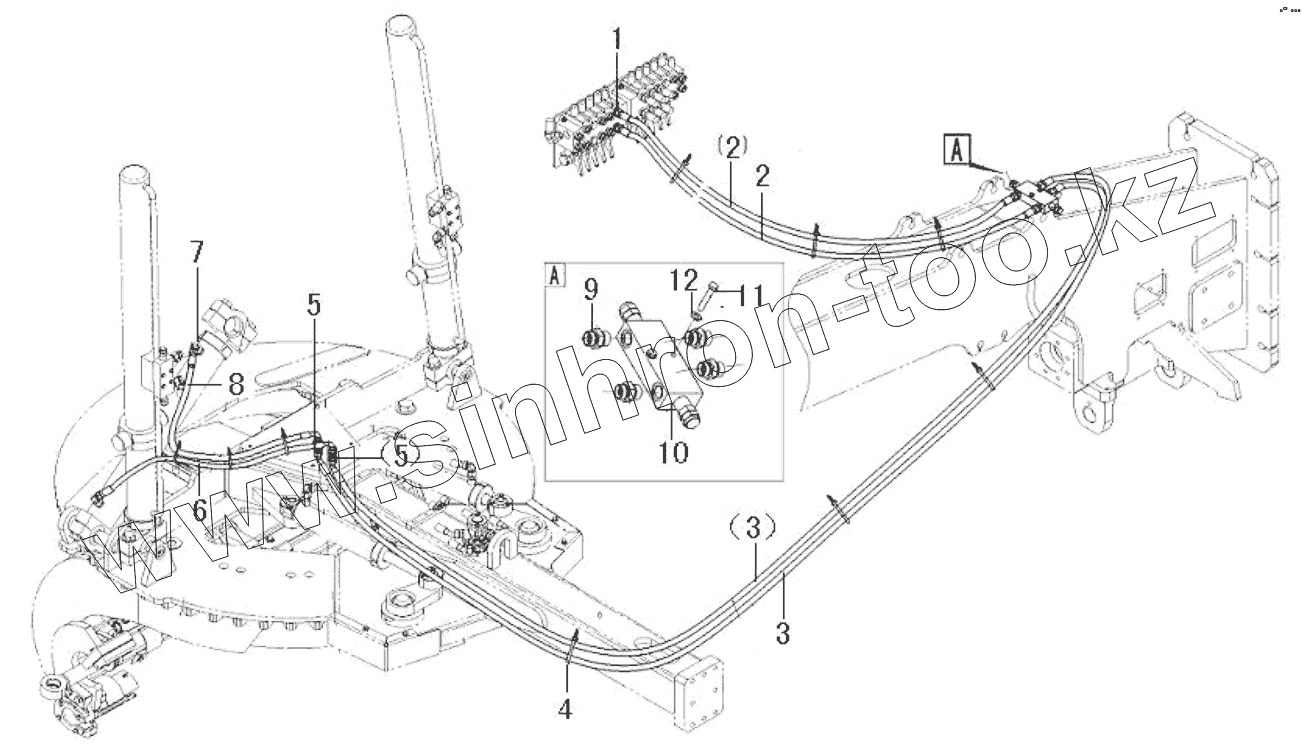

Каталог запасных частей к технике: SDLG G9190. Blade assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 4120004894 Nipple
2 4120004856 Hose assembly
3 4120004878 Hose assembly
4 4019000023 Cable tie
5 4120003522 Nipple
6 4120004881 Hose assembly
7 4120003637 Nipple
8 4120005180 Hose assembly
9 4120002235 Nipple
10 4120005373 Control valve
11 4011000298 BOLT
12 4015000072 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
