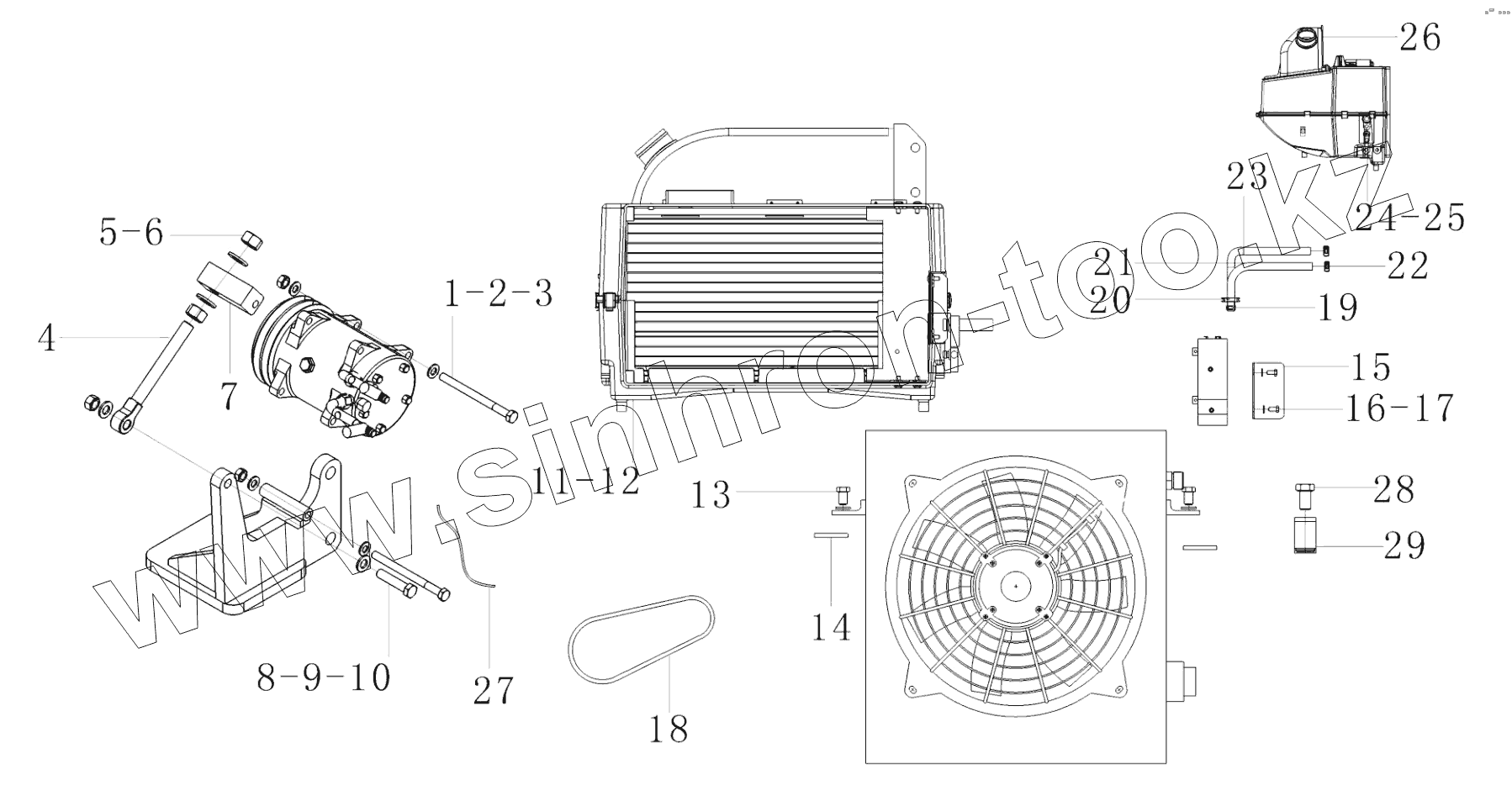

Каталог запасных частей к технике: SDLG G9190. Air conditioner assy

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4011000535		Bolt
2	4015000162		Washer
3	4013000007		NUT
4	28300004531		Stay
5	4015000181		WASHER
6	4013000016		NUT
7	28300004551		Connection block
8	4011000260		Bolt
9	4015000168		WASHER
10	4013000011		NUT
11	28300004561		Air conditioning unit
12	4011000458		BOLT
13	4011000081		BOLT
14	28300004361		Rubber plate
15	28300004571		Bracket
16	4011000101		BOLT
17	4015000207		WASHER
18	4110000301		DRIVING BELT A17-390
19	29350010291		Copper tube
20	29310000091		RUBBER
21	29350010311		Hose
22	4017000015		CLAMP COLLAR
23	29350010321		Hose
24	29350010601		Air duct
25	4130000075		BOLT GB16674-M6x12EpZn-8.8
26	29350010611		Air duct
27	29350009031		COMPRESSOR EARTH LINE
28	4011000087		BOLT
29	26370001971		Clamp

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
