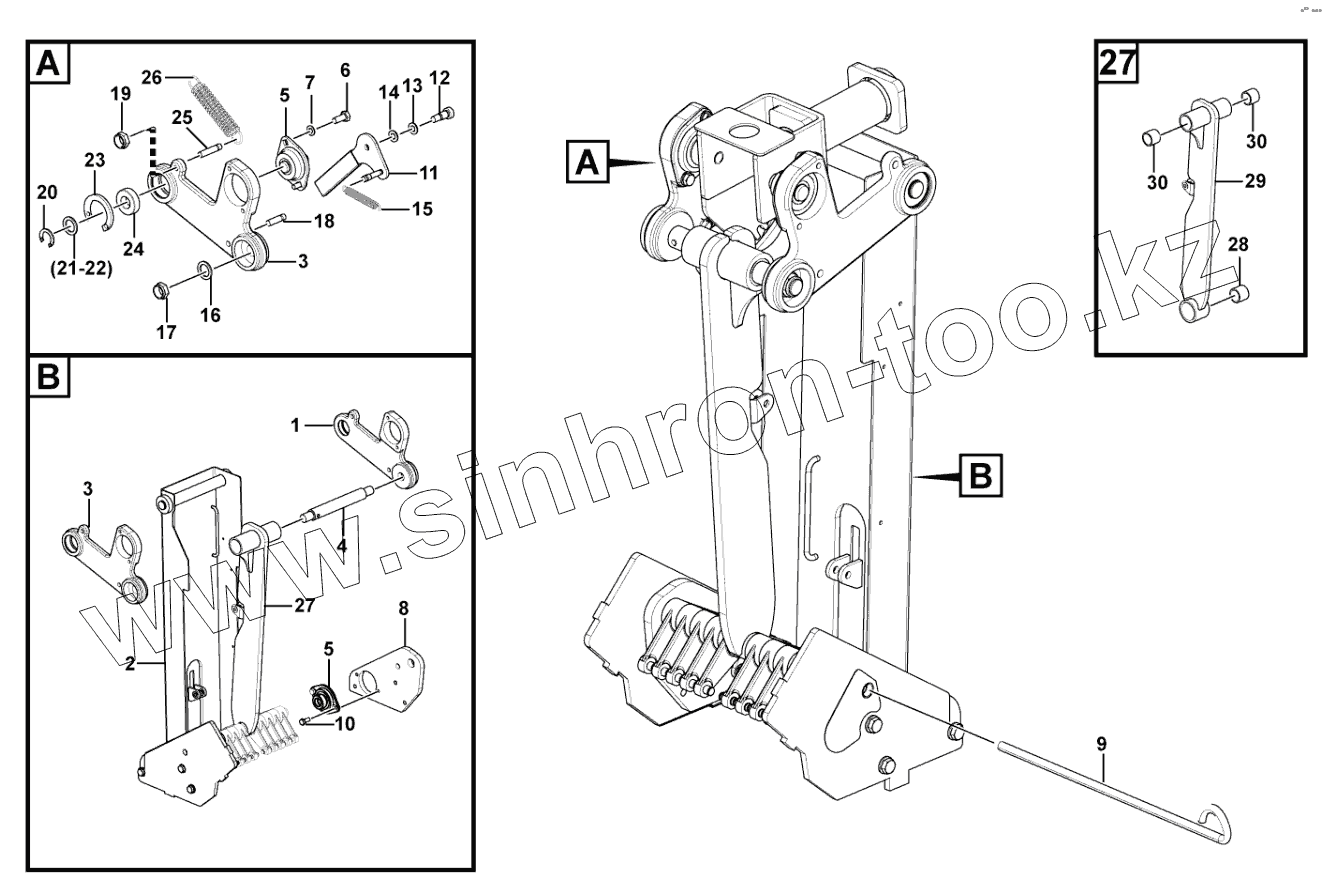

Каталог запасных частей к технике: SDLG G9138. Support
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4190003003 | Attaching frame | |
| 2 | 28270011421 | Support plate | |
| 3 | 4190003002 | Attaching frame | |
| 4 | 28270006221 | Shaft | |
| 5 | 4021000282 | Bearing | |
| 6 | 4011000105 | BOLT | |
| 7 | 4015000072 | WASHER | |
| 8 | 28270006131 | Support plate | |
| 9 | 28270006141 | Pin | |
| 10 | 4011000102 | BOLT | |
| 11 | 28270006231 | Handle | |
| 12 | 28270006271 | Screw | |
| 13 | 28270008851 | Washer | |
| 14 | 28270008861 | Washer | |
| 15 | 28270006311 | Spring | |
| 16 | 4015000181 | WASHER | |
| 17 | 4013000082 | Nut | |
| 18 | 28270006291 | Pin | |
| 19 | 4013000007 | NUT | |
| 20 | 4015000129 | Retaining ring | |
| 21 | 28270007801 | Shim | |
| 22 | 28270007811 | Shim | |
| 23 | 4015000204 | RING SNAP GB893.1-42-65Mn | |
| 24 | 4021000283 | Ball bearing | |
| 25 | 28270006281 | Pin | |
| 26 | 28270006301 | Spring | |
| 27 | 28270011091 | Support section | |
| 28 | 28270006091 | Bushing | |
| 29 | 28270006021 | Support plate | |
| 30 | 28270006081 | Bushing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
