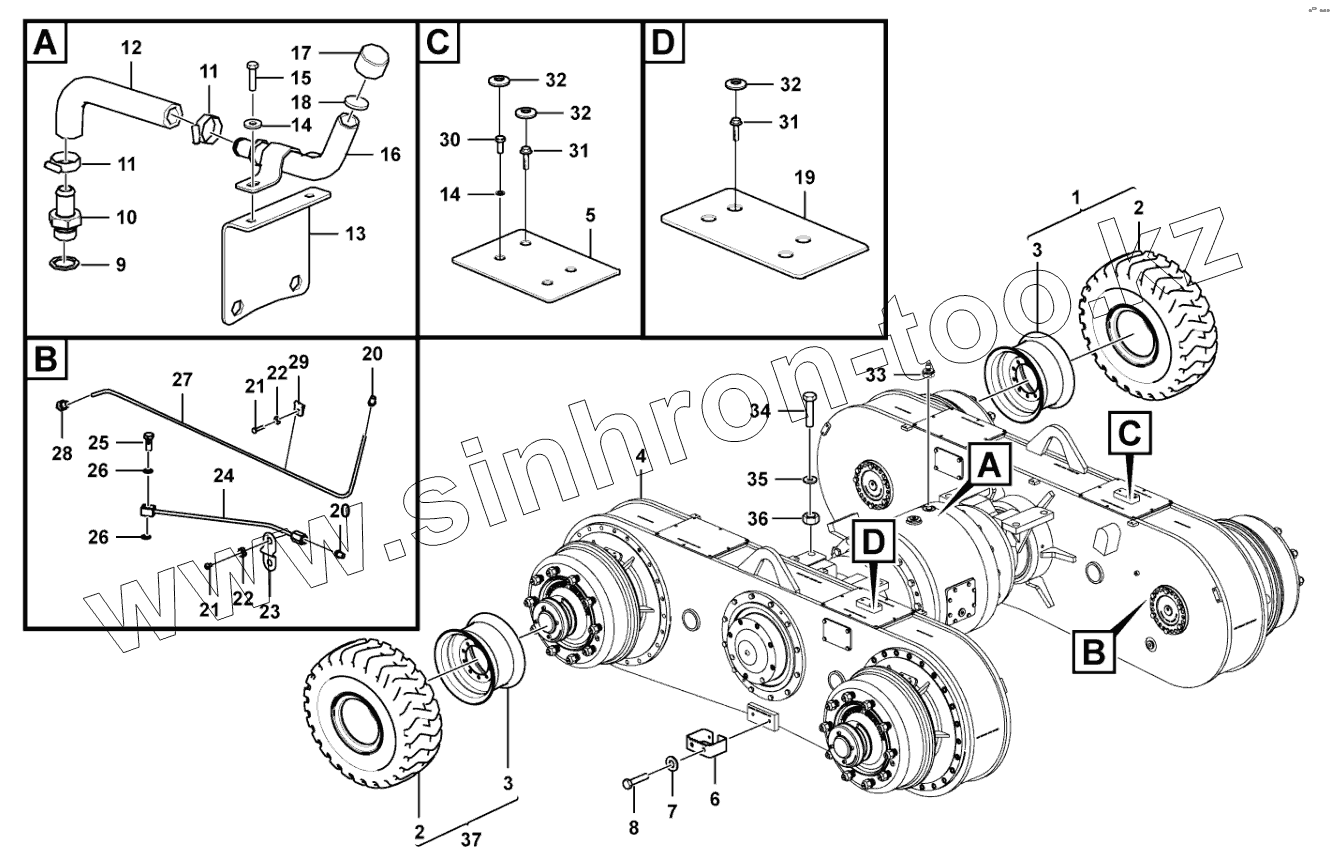

Каталог запасных частей к технике: SDLG G9138. Rear axle assembly

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

7

8

9

10

11

11

12

13

14

14

15

16

17

18

19

20

20

21

21

22

22

23

24

25

26

26

27

28

29

30

31

31

32

32

32

33

34

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	28100008091		Wheel
2	4110002914		Type
3	4110002932		Wheel rim
4	28100009071		Rear axle
5	28100005842		Foot step
6	28100005061		Foot step
7	4015000162		Washer
8	4011000082		BOLT
9	4015000122		WASHER
10	28100005191		Nipple
11	4017000011		Clamp
12	28100006221		Hose
13	28100006191		Support plate
14	4015000256		WASHER
15	4011000105		BOLT
16	28100005131		Oil filler pipe
17	28100005181		Oil filler cap
18	28100005211		Rubber mat
19	28100004972		Foot step
20	4030000065		GREASE NIPPLE
21	4011000152		BOLT
22	4015000207		WASHER
23	28100004801		Clamp
24	28100004771		Lubricating pipe
25	29250000291		BOLT
26	29250000301		WASHER
27	28100004951		Lubricating pipe
28	28100004791		Nipple
29	28100004811		Clamp
30	4011000180		Screw
31	4011000137		BOLT
32	4043002740		Rubber plug
33	28100004941		Nipple
34	4011001067		Screw
35	4015000167		WASHER GB97.1-24EpZn-300HV
36	4013000199		Nut
37	28100008081		Wheel

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
