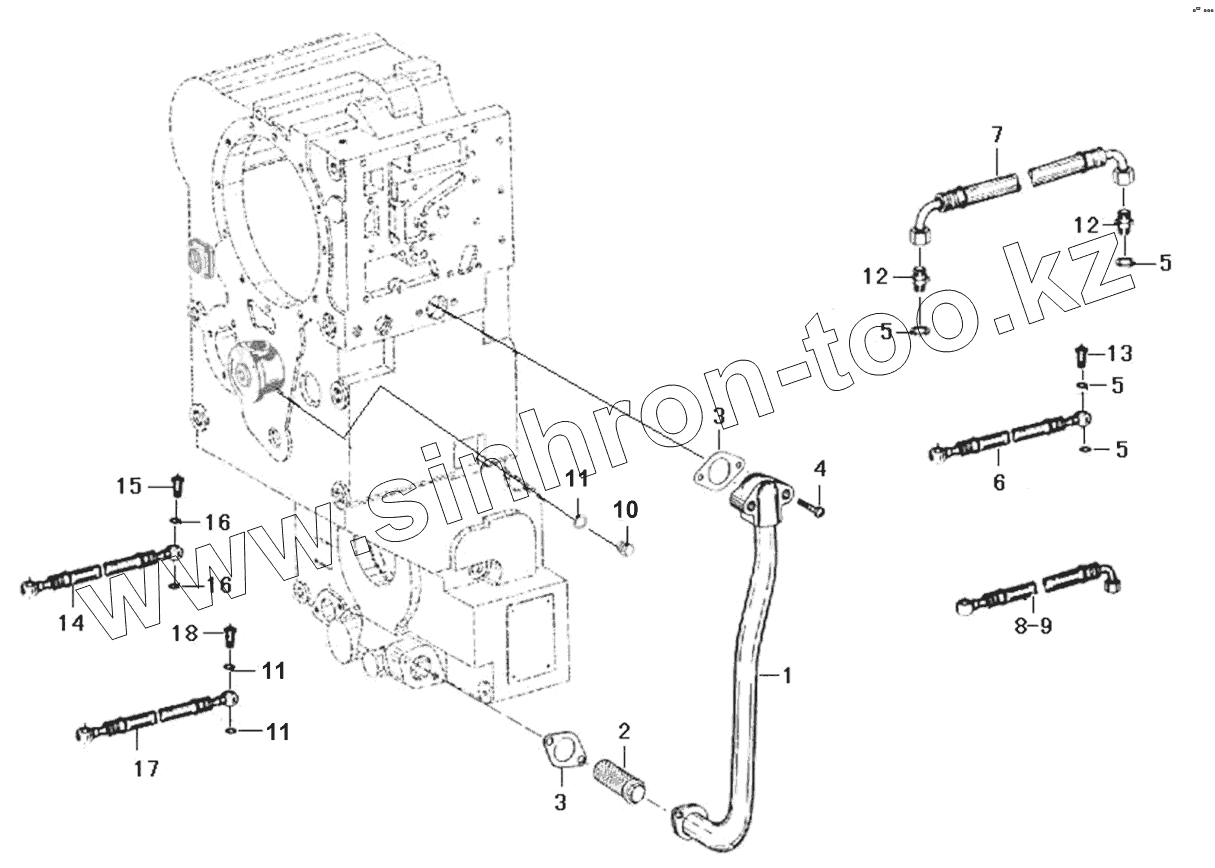

Каталог запасных частей к технике: SDLG G9138. Oil suction tube parts

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
5
5
5
6
7
8
9
10
11
11
11
12
12
13
14
15
16
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 4110000076350 SUCTION PIPE ASSY.YD13 221 001
2 4110000076163 SUCTION FILTER ASSY 4644 221 821
3 4110000076195 GASKET 4644 321 244
4 4011000223 BOLT GB5782-M8x50EpZn-8.8
5 4110001905028 Washer
6 4110000076203 HOSE TUBE 0501 204 427
7 4110000076205 HOSE TUBE 0501 204 673
8 4110000076204 HOSE TUBE 501 204 523
9 4110000076202 HOSE TUBE 0501 204 422
10 4110000184212 Plug
11 4110001905009 Washer
12 4110000076243 ADAPTOR 0637 842 509
13 4110000076262 HOLLOW BOLT 0737 835 153
14 4110000076348 SUCTION TUBE YD13 221 002
15 4110000076326 HOLLOW BOLT Q21-18
16 4110001905040 Washer
17 4110000076349 SUCTION TUBE YD13 221 003
18 4110000076327 HOLLOW BOLT Q21-19
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
