Каталог запасных частей к технике: SDLG G9138. Joint
1
2
2
3
4
4
4
4
5
5
5
5
5
5
5
5
6
7
7
8
8
9
9
10
10
11
11
11
12
13
13
13
14
15
15
16
17
17
17
18
19
20
21
22
22
22
22
23
24

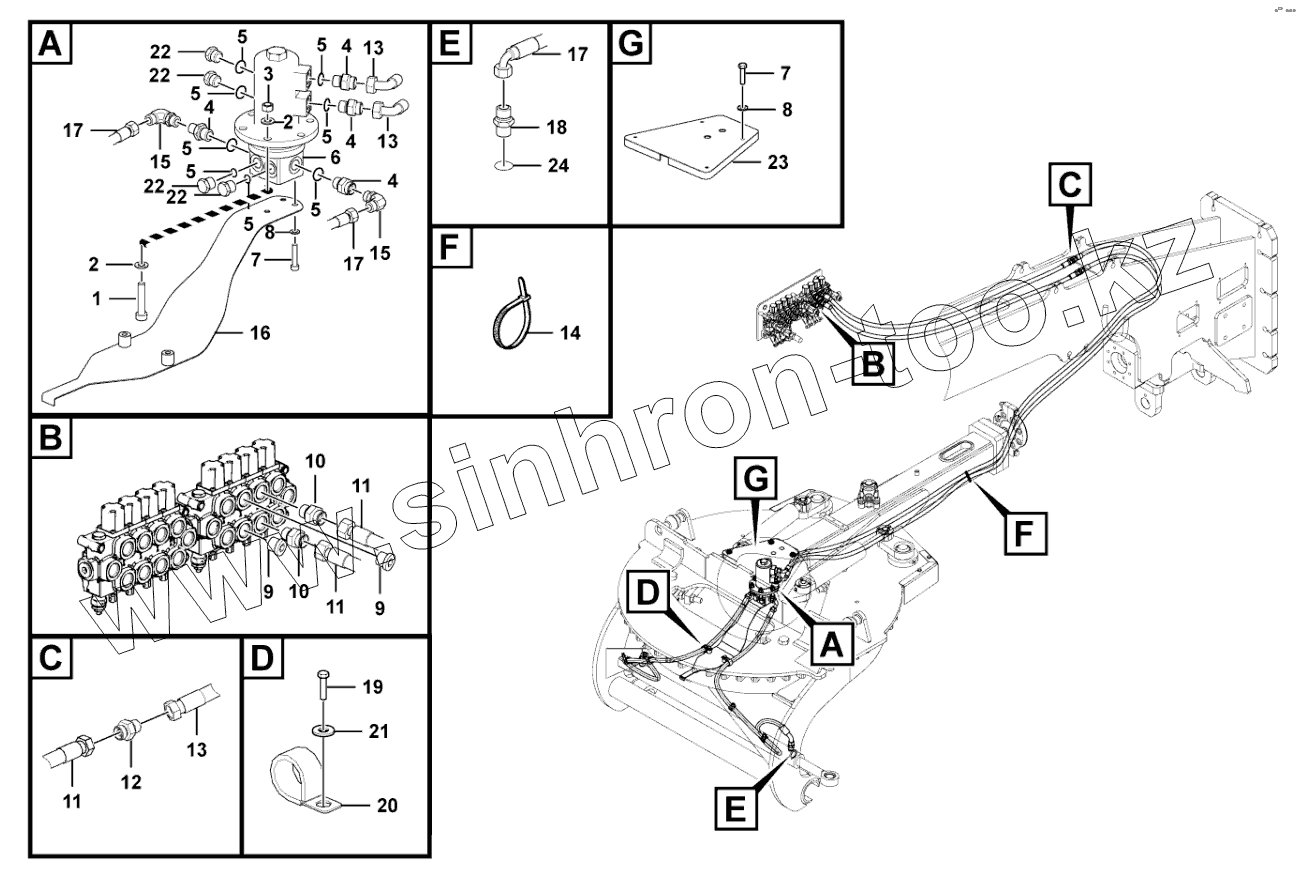

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4014000094 | Screw | |
| 2 | 4015000168 | WASHER | |
| 3 | 4013000158 | Lock nut | |
| 4 | 4120003219 | Nipple | |
| 5 | 4030000511 | O-ring | |
| 6 | 4120008093 | Center passage | |
| 7 | 4011000105 | BOLT | |
| 8 | 4015000256 | WASHER | |
| 9 | 4120004882 | Plug | |
| 10 | 4120004894 | Nipple | |
| 11 | 4120007415 | Hose | |
| 12 | 4120004857 | Nipple | |
| 13 | 4120007416 | Hose | |
| 14 | 4190000020 | CLIP | |
| 15 | 4190000139 | Nipple | |
| 16 | 28120006911 | Plate | |
| 17 | 4120007417 | Hose | |
| 18 | 4041002699 | Splice | |
| 19 | 4011000081 | BOLT | |
| 20 | 4041002384 | Clamp | |
| 21 | 4015000162 | Washer | |
| 22 | 4120006961 | Plug | |
| 23 | 28120006501 | Cover plate | |
| 24 | 932040 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
