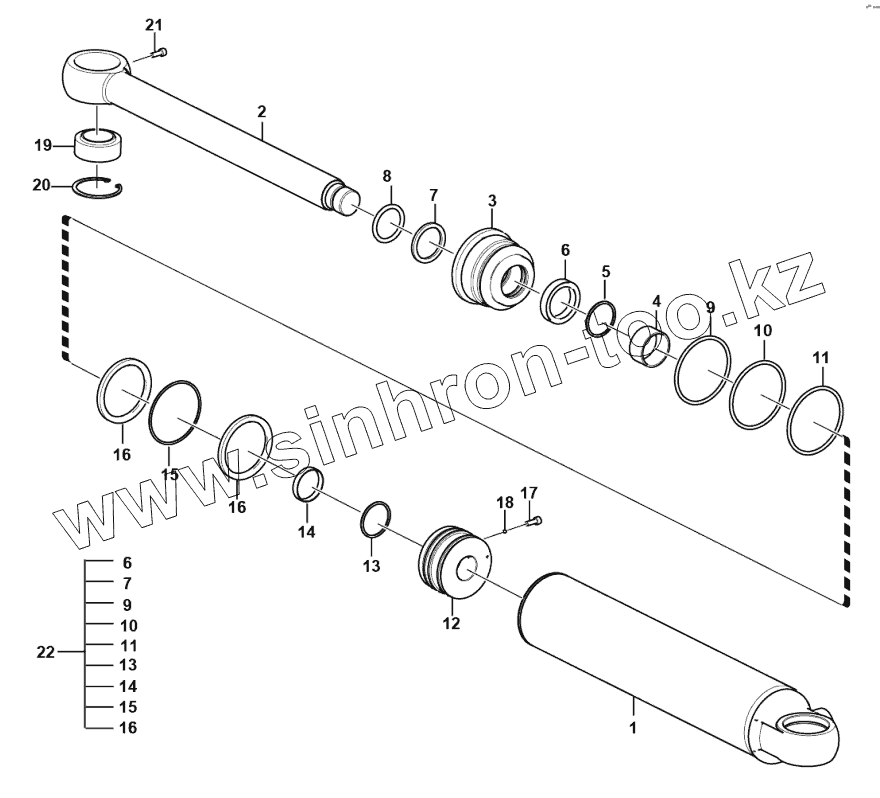

Каталог запасных частей к технике: SDLG G9138. Hydraulic cylinder
1
2
3
4
5
6
6
7
7
8
9
9
10
10
11
11
12
13
13
14
14
15
15
16
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120006956001 | Cylinder tube | |
| 2 | 4120006956002 | Piston rod | |
| 3 | 4120006958004 | Cover | |
| 4 | 4120006958005 | Bushing | |
| 5 | 4120006612004 | Retaining ring | |
| 6 | 4120006953005 | Sealing ring | |
| 7 | 4120006603009 | Sealing ring kit | |
| 8 | 4120006612006 | Piston | |
| 9 | 4120006953006 | O-ring | |
| 10 | 4120006953007 | O-ring | |
| 11 | 4120005018003 | O-ring | |
| 12 | 4120006958008 | Piston | |
| 13 | 4120006603015 | O-ring | |
| 14 | 4120006957004 | O-ring | |
| 15 | 4120006953010 | Sealing ring | |
| 16 | 4120006958010 | Sealing ring | |
| 17 | 4120006957005 | Screw | |
| 18 | 4120006603018 | Ball | |
| 19 | 4120005963008 | Spherical plain bearing | |
| 20 | 4120000560515 | Retaining ring | |
| 21 | 4120005801013 | Grease cup | |
| 22 | 4120006956003 | Sealing ring kit |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
