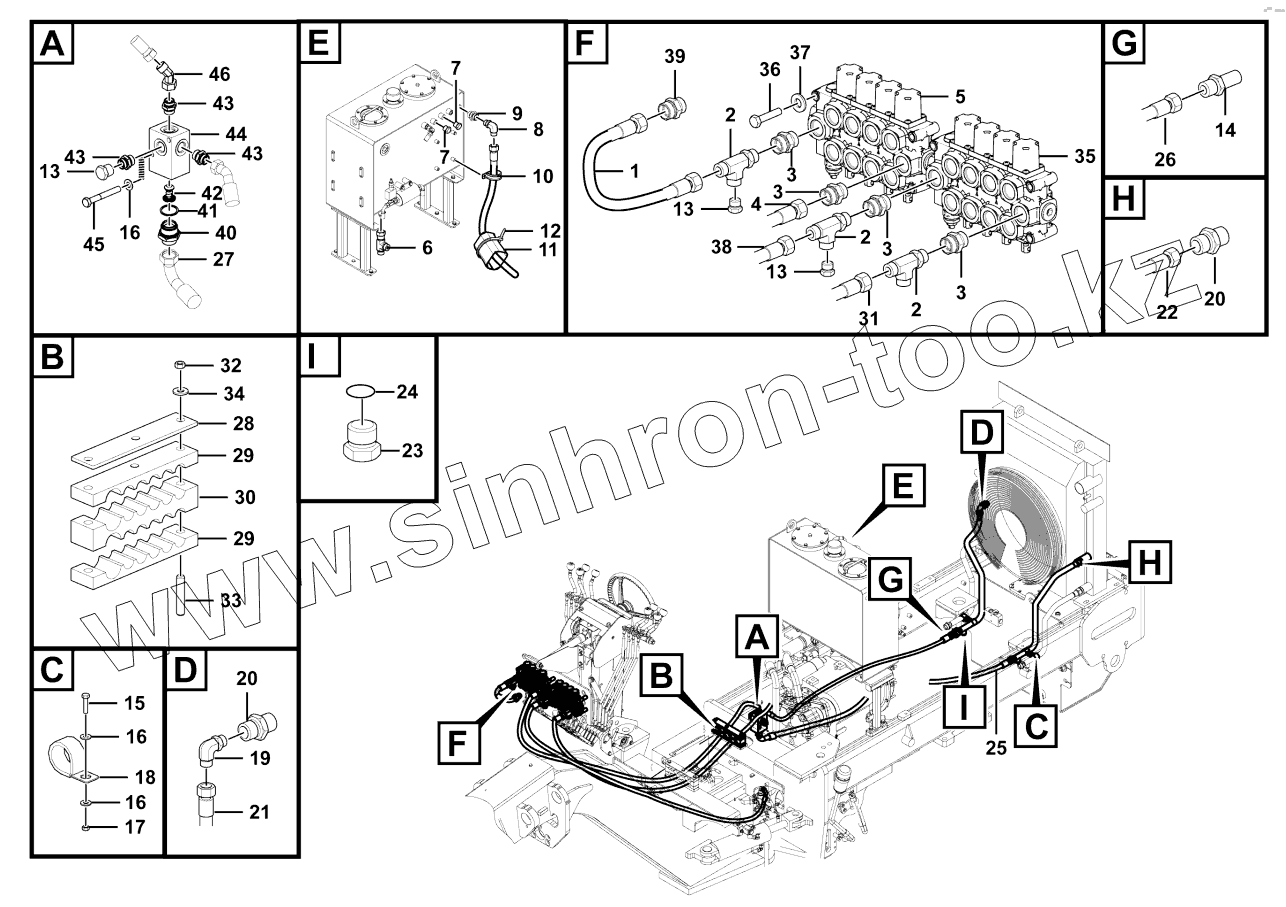

Каталог запасных частей к технике: SDLG G9138. Contorl valve
1
2
2
2
3
3
3
3
4
5
6
7
7
8
9
10
11
12
13
13
13
14
15
16
16
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120007441 | Hose | |
| 2 | 4120001850 | Three-way nipple | |
| 3 | 4120000264 | Nipple | |
| 4 | 4120007442 | Hose | |
| 5 | 4120006920 | Control valve | |
| 6 | 4120002158 | Three-way nipple | |
| 7 | 4120004883 | Plug | |
| 8 | 4190000139 | Nipple | |
| 9 | 4120004568 | Nipple | |
| 10 | 4041002384 | Clamp | |
| 11 | 26370002901 | Canvas cover | |
| 12 | 4190001834 | Cable tie | |
| 13 | 4120005464 | Plug | |
| 14 | 4120002599 | Nipple | |
| 15 | 4011000082 | BOLT | |
| 16 | 4015000162 | Washer | |
| 17 | 4013000007 | NUT | |
| 18 | 28120004701 | Clamp | |
| 19 | 4120000145 | Nipple | |
| 20 | 4120004835 | Nipple | |
| 21 | 28120006561 | Hydraulic oil pipe | |
| 22 | 28120006581 | Hydraulic oil pipe | |
| 23 | 4041000508 | THREAD PLUG | |
| 24 | 4041000768 | O-RING LGB168-11524 | |
| 25 | 4120007443 | Hose | |
| 26 | 4120007445 | Hose | |
| 27 | 4120007447 | Hose | |
| 28 | 28120002531 | Fixing plate | |
| 29 | 28120002551 | Rubber clamp | |
| 30 | 28120002541 | Rubber clamp | |
| 31 | 4120007446 | Hose | |
| 32 | 4013000011 | NUT | |
| 33 | 28120004561 | Locking rod | |
| 34 | 4015000168 | WASHER | |
| 35 | 4120006919 | Control valve | |
| 36 | 4011000718 | Screw | |
| 37 | 4015000072 | WASHER | |
| 38 | 4120007448 | Hose | |
| 39 | 4120003271 | Nipple | |
| 40 | 26160003402 | Nipple | |
| 41 | 4030000719 | Sealing | |
| 42 | 4120003464 | Check valve | |
| 43 | 4120003763 | Nipple | |
| 44 | 28120006351 | Block | |
| 45 | 4011000503 | Болт | |
| 46 | 4041001417 | Nipple |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
