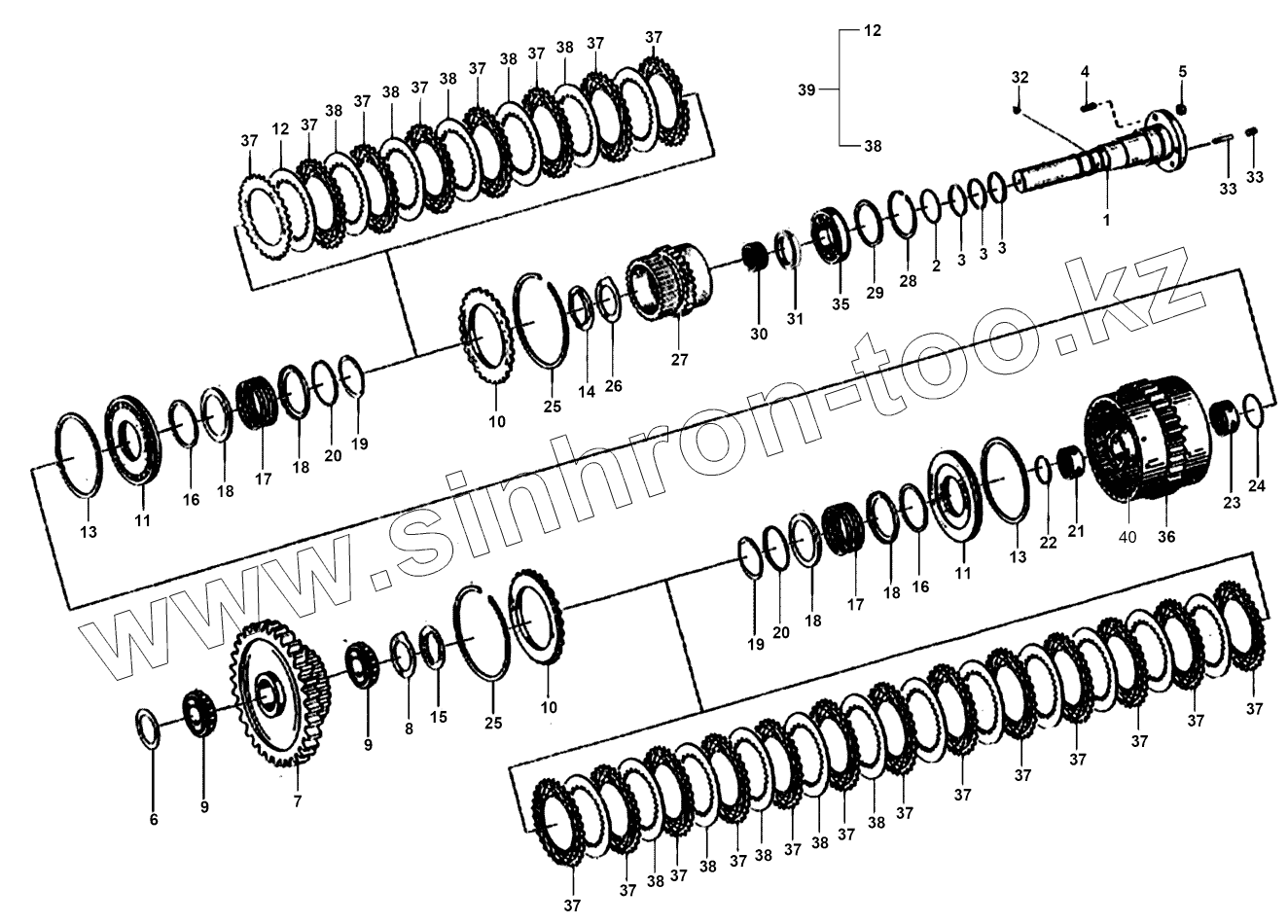

Каталог запасных частей к технике: SDLG G9138. Clutch parts

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
5
6
7
8
9
9
10
10
11
11
12
12
13
13
14
15
16
16
17
17
18
18
18
18
19
19
20
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
33
35
36
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
38
38
38
38
38
38
38
38
38
38
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 4110000076360 AXLE YD13 351 008(151)
2 4030000707 O-RING
3 4110000076050 SEALING RING 0734 401 106
4 4012000042 STUD GB898-M8x18-8.8
5 4013000162 NUT
6 4110000076270 REGULATING SHIM 0769 120 468
7 4110000076287 GEAR YD13 351 006
8 4110000076246 THRUST WASHER 0730 150 774 DUP
9 4110000076053 BEARING YD13 351 007
10 4110000076190 PRESS BOARD 4642 308 185
11 4110000076324 PISTON 4644 353 051
12 4110000076069 IN. FRICTIONAL DISC 4642 308 332
13 4110000076352 SPECIAL SEALING RING 0750 112 141
14 4110000076199 LIMIT PLATE 4644 351 094
15 4110000076191 LIMIT PLATE 4642 308 555
16 4110000076353 SEALING RING 0750 112 140
17 4110000076251 PRESSURED SPRING 0732 041 183
18 4110000076189 GUIDE RING 4642 308 083
19 4110000076298 RETAINING RING 0630 531 346 AV55
20 4110000076302 GUIDE RING 4642 308 084
21 4110000076060 NEEDLE BEARING 0750 115 182
22 4110000076294 FLEXIBLE RETAINING RING 0730 513 610
23 7200001639 NEEDLE BEARING 0635303204
24 4110000076295 FLEXIBLE RETAINING RING 0730 513 611
25 4110000076296 FLEXIBLE RETAINING RING 0769 124 115
26 4110000076247 THRUST WASHER 0730 150 779 DUP
27 4110000076288 GEAR YD13 351 011 (K1)
28 4110000076212 RETAINING RING FOR HOLE 0630 502 037
29 4110000076271 REGULATING SHIM 0769 120 556
30 4110000076104 NEEDLE SET 0750 115 109
31 4110002230037 Bushing
32 7200002550 Ball
33 4110000076192 STRAIGHT PIN 4642 351 015
34 4014000192 SCREW GB79-M12x20-45H
35 4110000367111 Bearing
36 4110000076328 CLUTCH ASSY. YD13 251 001
37 4110000076067 EX. FRICTIONAL DISC 0501 309 329
38 4110000076068 IN. FRICTIONAL DISC 4642 308 330
39 4110000076074 IN. FRICTIONAL DISC 0769 129 011
40 4110000145087 Ball valve
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
