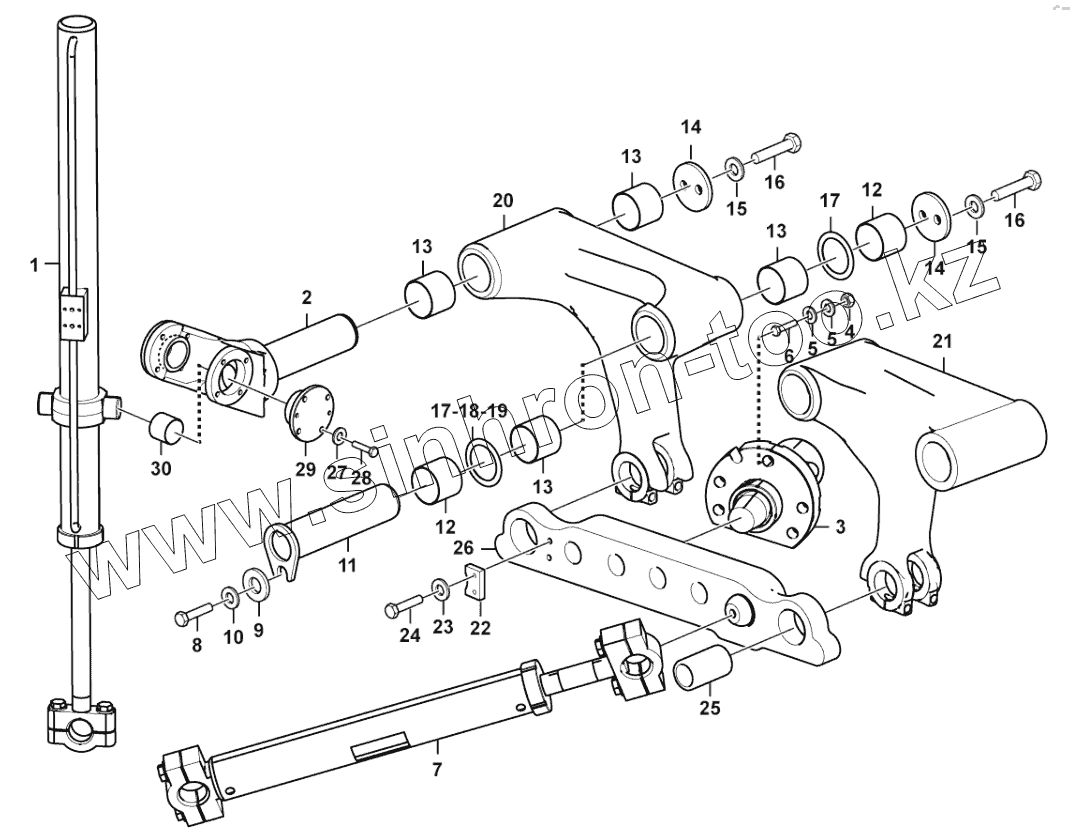

Каталог запасных частей к технике: SDLG G9138. Attaching frame
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
13
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120006958 | Cylinder | |
| 2 | 28350002912 | Bracket | |
| 3 | 4120004765 | Cylinder | |
| 4 | 4013000132 | NUT | |
| 5 | 4015000176 | WASHER | |
| 6 | 4011000219 | Screw | |
| 7 | 4120006957 | Cylinder | |
| 8 | 4011000168 | BOLT GB5783-M20x40EpZn-8.8 | |
| 9 | 28350001371 | Washer | |
| 10 | 4015000206 | Washer | |
| 11 | 28350003041 | Pin | |
| 12 | 28350002941 | Sleeve | |
| 13 | 28350001311 | Sleeve | |
| 14 | 28350003051 | End cover | |
| 15 | 4015000181 | WASHER | |
| 16 | 4011000545 | Bolt | |
| 17 | 4043001649 | Shim | |
| 18 | 4043001650 | Shim | |
| 19 | 4043001648 | Shim | |
| 20 | 28350002891 | Rocker arm | |
| 21 | 28350002881 | Rocker arm | |
| 22 | 28350003011 | Plate | |
| 23 | 4015000162 | Washer | |
| 24 | 4011000763 | Bolt | |
| 25 | 28350003001 | Sleeve | |
| 26 | 28350002951 | Link | |
| 27 | 4015000168 | WASHER | |
| 28 | 4011000596 | Bolt | |
| 29 | 28350001331 | Cover plate | |
| 30 | 28350001281 | Sleeve |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
