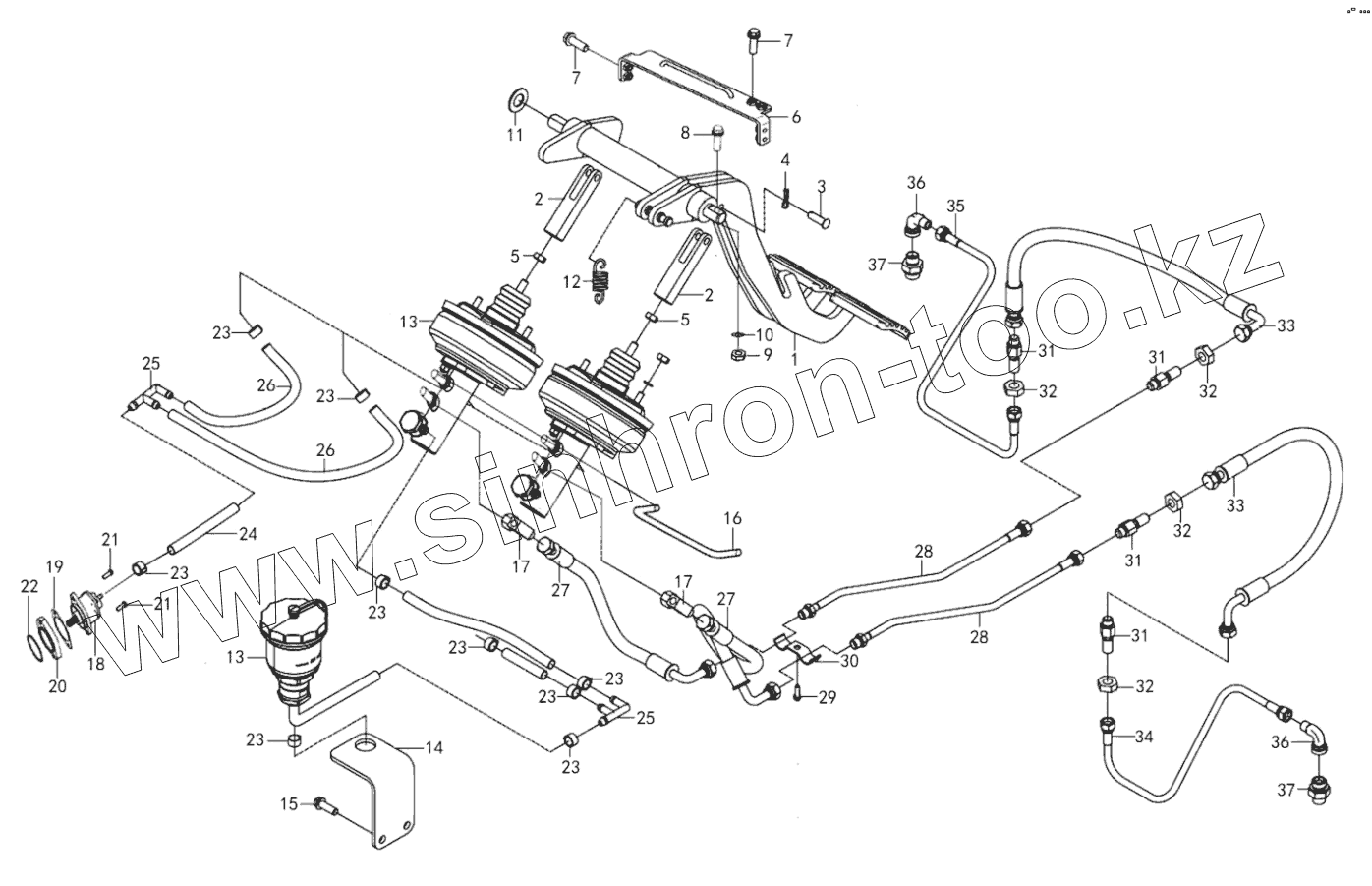

Каталог запасных частей к технике: SDLG B877. Service brake assembly
1
2
2
3
4
5
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
17
18
19
20
21
21
22
23
23
23
23
23
23
23
23
23
24
25
25
26
26
27
27
28
28
29
30
31
31
31
31
32
32
32
32
33
33
34
35
36
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120004986 | Brake pedal | |
| 2 | 26220000841 | Connecting rod | |
| 3 | 4016000131 | PIN GB882-B10x32EpZn-35 | |
| 4 | 4016000183 | PIN | |
| 5 | 4013000233 | Nut | |
| 6 | 26220001041 | Bracket | |
| 7 | 4011000458 | BOLT | |
| 8 | 4011000527 | BOLT | |
| 9 | 4013000033 | NUT | |
| 10 | 4015000072 | WASHER | |
| 11 | 4015000176 | WASHER | |
| 12 | 26220001161 | Spring | |
| 13 | 4120005581 | Vacuum booster | |
| 14 | 26220000981 | Bracket | |
| 15 | 4011000447 | BOLT | |
| 16 | 26220001171 | Pipe | |
| 17 | 26220000871 | Nipple | |
| 18 | 4120005537 | Vacuum pump | |
| 19 | 26220001191 | Gasket | |
| 20 | 26220001201 | Plate | |
| 21 | 4011000514 | BOLT GB5783-M10x45EpZn-8.8 | |
| 22 | 4015000162 | Washer | |
| 23 | 4017000010 | CLIP JB8870-d20 | |
| 24 | 4090000173 | Hose | |
| 25 | 26220000881 | Nipple | |
| 26 | 4090000257 | Hose | |
| 27 | 4041001223 | HOSE LGB125-003060 | |
| 28 | 26220001021 | Pipe | |
| 29 | 4011000807 | Bolt | |
| 30 | 29120012461 | Clamp | |
| 31 | 29180012161 | Elbow nipple | |
| 32 | 4013000190 | Nut | |
| 33 | 4041001554 | Hose assembly | |
| 34 | 26220000931 | Pipe | |
| 35 | 26220000941 | Pipe | |
| 36 | 4041001047 | CONNECTOR | |
| 37 | 4120005013 | Nipple |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
