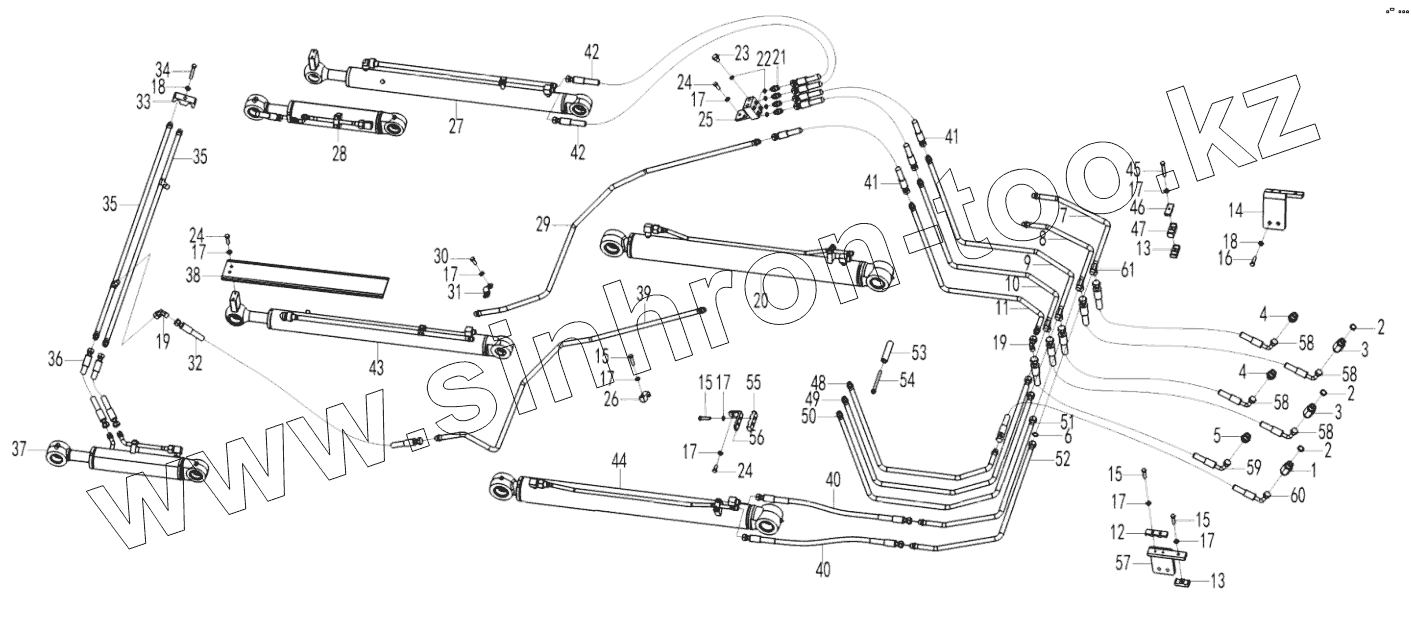

Каталог запасных частей к технике: SDLG B877. Loader hydraulic assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
13
14
15
15
15
15
16
17
17
17
17
17
17
17
17
17
18
18
19
19
20
21
22
23
24
24
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
58
58
59
60
61
Позиция на иллюстрации Заводской номер детали Название детали
1 26140004011 Nipple
2 4030000702 Sealing
3 26140004021 Nipple
4 4190000363 Nipple
5 4120002703 Nipple
6 4030000490 O-RING
7 26140003841 Pipe
8 26140003861 Pipe
9 26140004231 Tube
10 26140004271 Tube
11 26140004171 Pipe
12 26140003951 Block
13 26140004121 Clamp
14 26140004141 Bracket
15 4011000184 BOLT
16 4011000089 BOLT
17 4015000162 Washer
18 4015000168 WASHER
19 4190000141 Nipple
20 4120005021 Lifting cylinder
21 4041000150 STAIGHT JOINT
22 4041000767 O-RING
23 4041000774 PLUG
24 4011000082 BOLT
25 26140003981 Block
26 26140003991 Clamp
27 4120005019 Lifting cylinder
28 4120005017 Cylinder
29 26140003711 Pipe
30 4011000081 BOLT
31 26140003491 Clamp
32 4120005210 Hose
33 26140003541 Retainer
34 4011000091 BOLT
35 26140004041 Pipe
36 4120005204 Hose
37 4120005016 Cylinder
38 26140004071 Plate
39 26140003731 Pipe
40 4120005205 Hose
41 4120005201 Hose
42 4120005206 Hose
43 4120005018 Tilt cylinder
44 4120005020 Lifting cylinder
45 4011000051 BOLT
46 26140004101 Block
47 26140004131 Clamp
48 26140004191 Pipe
49 26140004251 Tube
50 26140004211 Tube
51 26140003821 Pipe
52 26140003801 Pipe
53 26140004111 Rubber sleeve
54 4014000173 Screw
55 26140004081 Block
56 26140004091 Plate
57 26140004151 Bracket
58 4120005389 Hose
59 4120005388 Hose
60 4120005387 Hose
61 4190000139 Nipple
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
