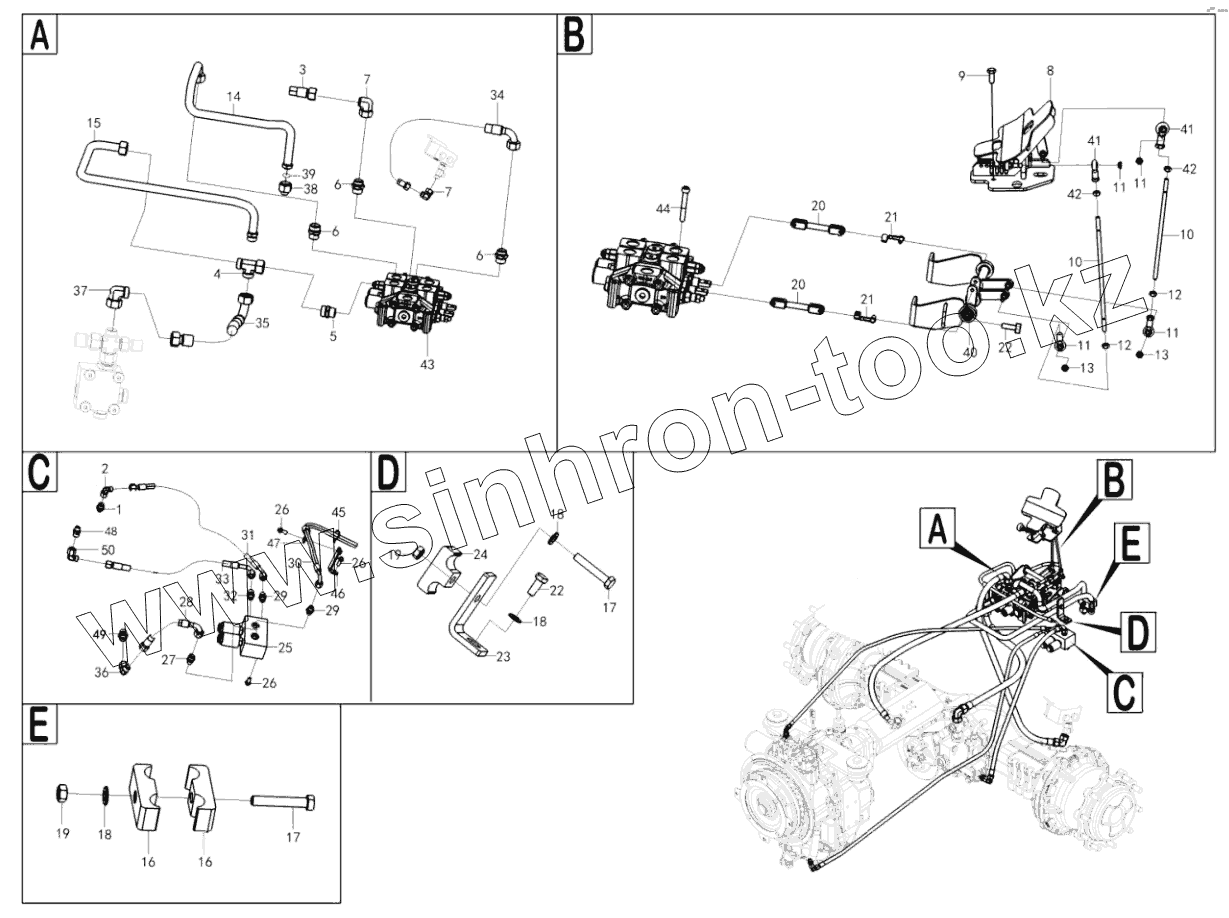

Каталог запасных частей к технике: SDLG B877. Hydraulic control assembly

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

7

7

8

9

10

10

11

11

11

11

12

12

13

13

14

15

16

16

17

17

18

18

18

19

19

20

20

21

21

23

24

25

26

26

26

27

28

29

29

30

31

32

33

34

35

36

37

38

39

40

41

41

42

42

43

44

45

46

47

48

49

50

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4120005288		Nipple
2	4190000181		Elbow nipple
3	4120005493		Hose
4	4120001852		Three-way nipple
5	4120002287		Nipple
6	4190000205		Nipple
7	4120000919		Nipple
8	26120004741		Control mechanism
9	4014000113		Screw
10	26120004501		Rod
11	4021000304		Spherical plain bearing
12	4013000049		Nut
13	26120004511		Nut
14	26130009871		Pipe
15	26130009881		Pipe
16	26130002901		Clamp
17	4011000050		Bolt
18	4015000162		Washer
19	4013000007		NUT
20	26120004261		Connecting rod
21	26120004191		Pin
23	26120004541		Bracket
24	26130002861		Clamp
25	4120005440		Solenoid valve
26	4011000458		BOLT
27	4030000991		Nipple
28	4120003085		Hose assembly
29	4190000202		Nipple
30	4120001028		Hose assembly
31	4120005497		Hose
32	4190000318		Nipple
33	4120000772		Hose assembly
34	4120005583		Hose
35	4120005232		Hose
36	4190000141		Nipple
37	4190000178		Nipple
38	4041000757		Plug
39	4030000501		O-RING
40	26120004971		Bracket
41	4021000305		Spherical plain bearing
42	4013000201		Nut
43	4120005498		Control valve
44	4014000328		Screw
45	4190001834		Cable tie
46	26120004571		Bracket
47	29120007671		CLAMP
48	4120001040		Nipple
49	4190000147		Nipple
50	4190000176		Nipple

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
