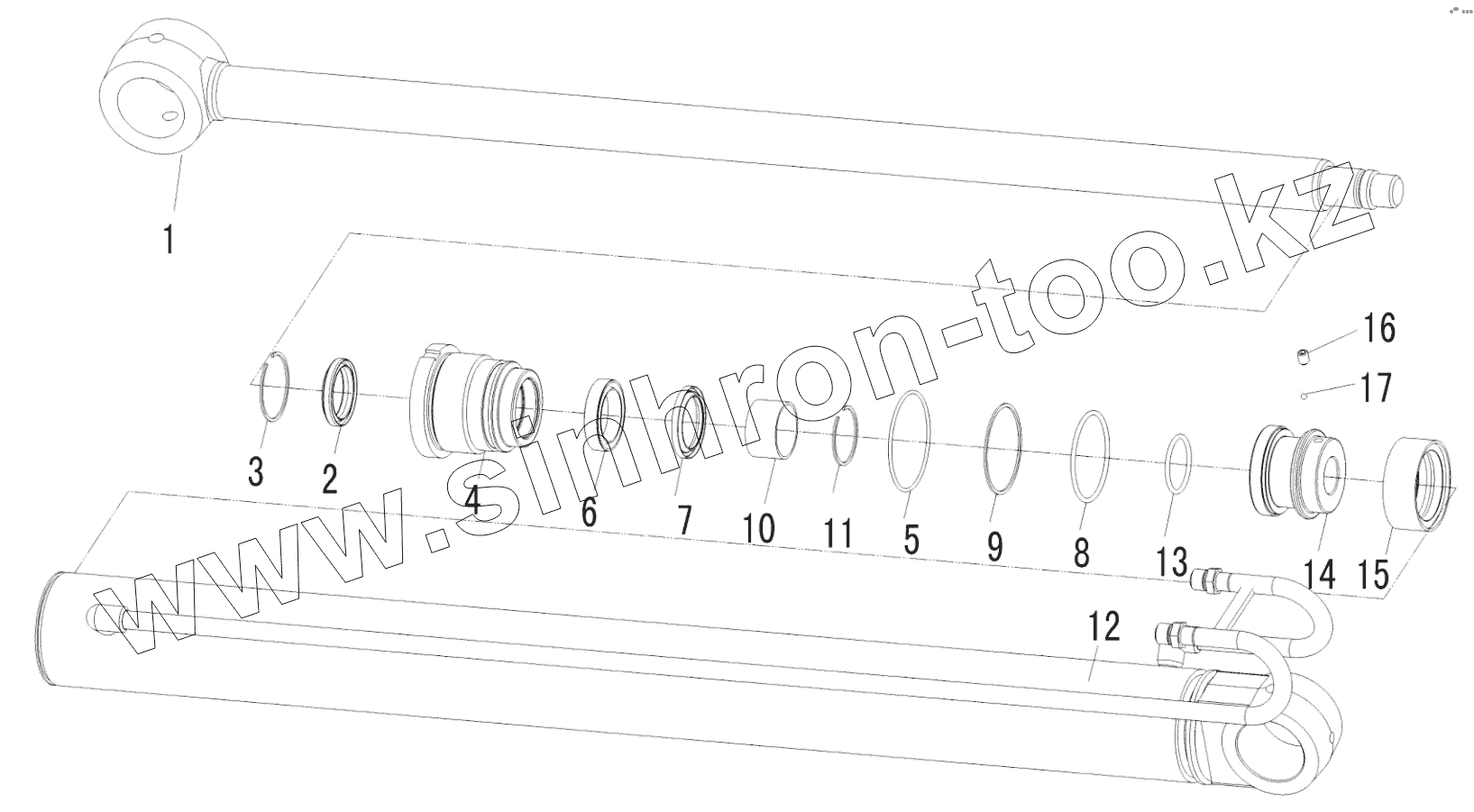

Каталог запасных частей к технике: SDLG B877. Cylinder (3713CH)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 4120005025002 Piston rod
2 4120005025001 Sealing ring kit
3 4120005025003 Retaining ring
4 4120005025004 Piston rod head
5 4120005025001 Sealing ring kit
6 4120005025001 Sealing ring kit
7 4120005025001 Sealing ring kit
8 4120005025001 Sealing ring kit
9 4120005025001 Sealing ring kit
10 4120005025001 Sealing ring kit
11 4120005025005 Retaining ring
12 4120005525001 Cylinder tube
13 4120005025001 Sealing ring kit
14 4120005025007 Cylinder piston
15 4120005025001 Sealing ring kit
16 4014000410 Screw
17 4090000063 Ball
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
