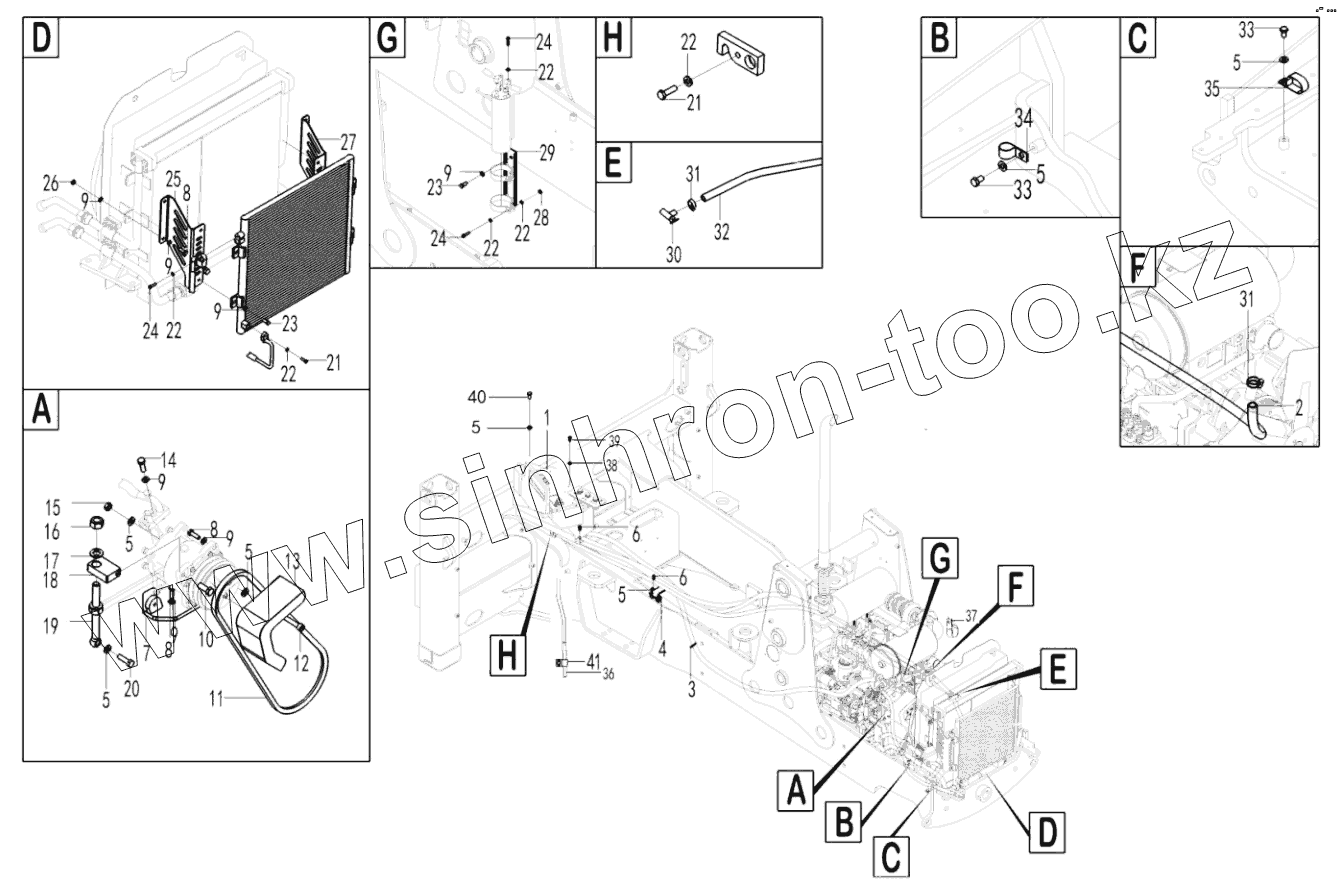

Каталог запасных частей к технике: SDLG B877. A/c assy

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

5

5

5

5

6

6

7

8

8

8

9

9

9

9

9

9

9

10

11

12

13

14

15

16

17

18

19

20

21

21

22

22

22

22

22

22

23

23

24

24

24

25

26

27

28

29

30

31

31

32

33

33

34

35

36

37

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4190003175		Air conditioning unit
2	4190002904		Hose
3	4190000020		CLIP
4	26350005871		Plate
5	4015000162		Washer
6	4011000081		BOLT
7	26350006051		Compressor bracket
8	4011000106		BOLT
9	4015000072		WASHER
10	4011000763		Bolt
11	4110000302		DRIVING BELT A17-510
12	4014000148		Screw
13	26350006462		Protecting cover
14	4011000972		Screw
15	4013000277		Nut
16	4013000016		NUT
17	4015000181		WASHER
18	26350005591		Steel square
19	26350006111		Screw rod
20	4011000569		BOLT
21	4011000101		BOLT
22	4015000207		WASHER
23	4011000105		BOLT
24	4011000778		Screw
25	26350006441		Bracket
26	4013000033		NUT
27	26350006421		Bracket
28	4013000028		NUT
29	26350006151		Bracket
30	14529015		Valve
31	4017000015		CLAMP COLLAR
32	4190002903		Hose
33	4011000080		BOLT
34	26370001961		Clamp
35	26370003831		Clamp
36	29350010601		Air duct
37	26370003321		Clamp
38	4015000198		Washer
39	4011000423		Screw
40	4011000082		BOLT
41	26370001941		Clamp

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
