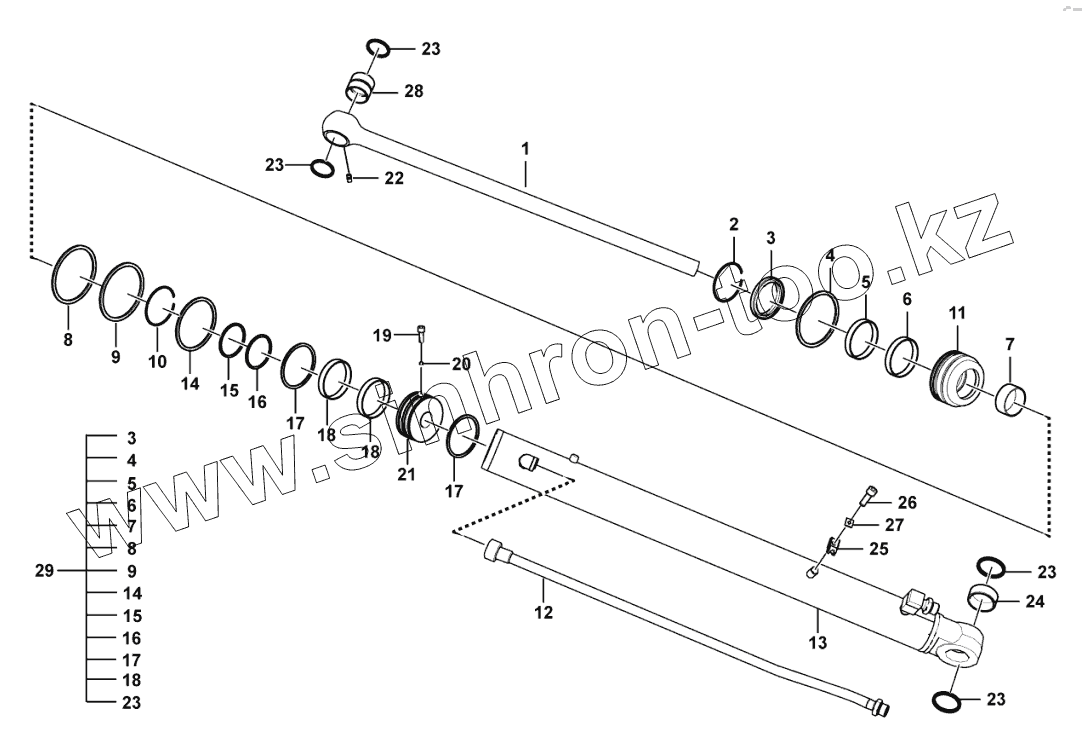

Каталог запасных частей к технике: SDLG B877. Tilt cylinder
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
14
15
15
16
16
17
17
17
18
18
18
19
20
21
22
23
23
23
23
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120005018002 | Piston rod | |
| 2 | 4120006316007 | Sealing ring | |
| 3 | 4120005225002 | Sealing ring | |
| 4 | 4120005018003 | O-ring | |
| 5 | 4120005225004 | Sealing ring | |
| 6 | 4120005225005 | Sealing ring | |
| 7 | 4120005803005 | Bushing | |
| 8 | 4120005018004 | O-ring | |
| 9 | 4120005018005 | O-ring | |
| 10 | 4120006316005 | Retaining ring | |
| 11 | 4120005018006 | Cover | |
| 12 | 4120005018007 | Pipe | |
| 13 | 4120005018008 | Cylinder tube | |
| 14 | 4120005018009 | Sealing ring | |
| 15 | 4120005225007 | O-ring | |
| 16 | 4120005018010 | O-ring | |
| 17 | 4120005018011 | Sealing ring | |
| 18 | 4120005018012 | Sealing ring | |
| 19 | 4120005803007 | Screw | |
| 20 | 4090000168 | Ball | |
| 21 | 4120005018013 | Piston | |
| 22 | 4120005801013 | Grease cup | |
| 23 | 4120005797011 | Sealing ring | |
| 24 | 4120005019009 | Bushing | |
| 25 | 4120005494014 | Clamp | |
| 26 | 4120005018014 | Screw | |
| 27 | 4120005803010 | Block | |
| 28 | 4120005017011 | Bushing | |
| 29 | 4120005018015 | Sealing kit |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
