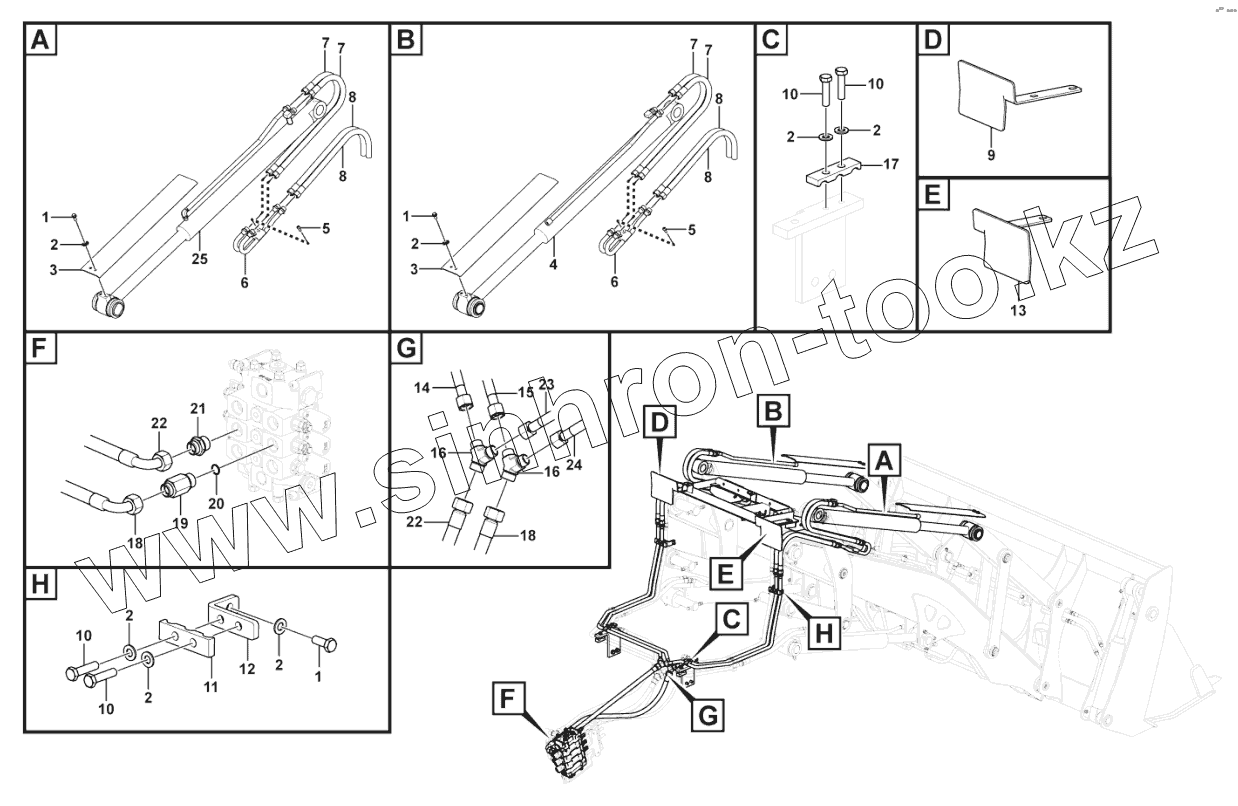

Каталог запасных частей к технике: SDLG B877. Hydraulic cylinder
1
1
1
2
2
2
2
2
2
2
3
3
4
5
5
6
6
7
7
7
7
8
8
8
8
9
10
10
10
10
11
12
13
14
15
16
16
17
18
18
19
20
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4011001248 | Screw | |
| 2 | 4015000433 | Washer | |
| 3 | 26140004071 | Plate | |
| 4 | 4120005018 | Tilt cylinder | |
| 5 | 4014000544 | Screw | |
| 6 | 26140004551 | Pipe | |
| 7 | 4120006041 | Hose assembly | |
| 8 | 4120006032 | Hose assembly | |
| 9 | 26140004511 | Protecting plate | |
| 10 | 4011001280 | Screw | |
| 11 | 26140004081 | Block | |
| 12 | 26140004091 | Plate | |
| 13 | 26140004501 | Protecting plate | |
| 14 | 26140004611 | Pipe | |
| 15 | 26140004651 | Pipe | |
| 16 | 26140004561 | 3-way nipple | |
| 17 | 26140003951 | Block | |
| 18 | 4120006801 | Hose assembly | |
| 19 | 26140003611 | Nipple | |
| 20 | 4030000702 | Sealing | |
| 21 | 4190000205 | Nipple | |
| 22 | 4120007289 | Hose assembly | |
| 23 | 26140004631 | Pipe | |
| 24 | 26140004671 | Pipe | |
| 25 | 4120005019 | Lifting cylinder |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
