Каталог запасных частей к технике: SDLG B877. Hydraulic cylinder

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

2

2

2

3

3

4

4

4

4

5

5

6

6

6

6

7

7

8

9

9

10

10

11

11

12

12

13

13

14

14

15

16

17

18

19

19

20

20

21

21

22

22

23

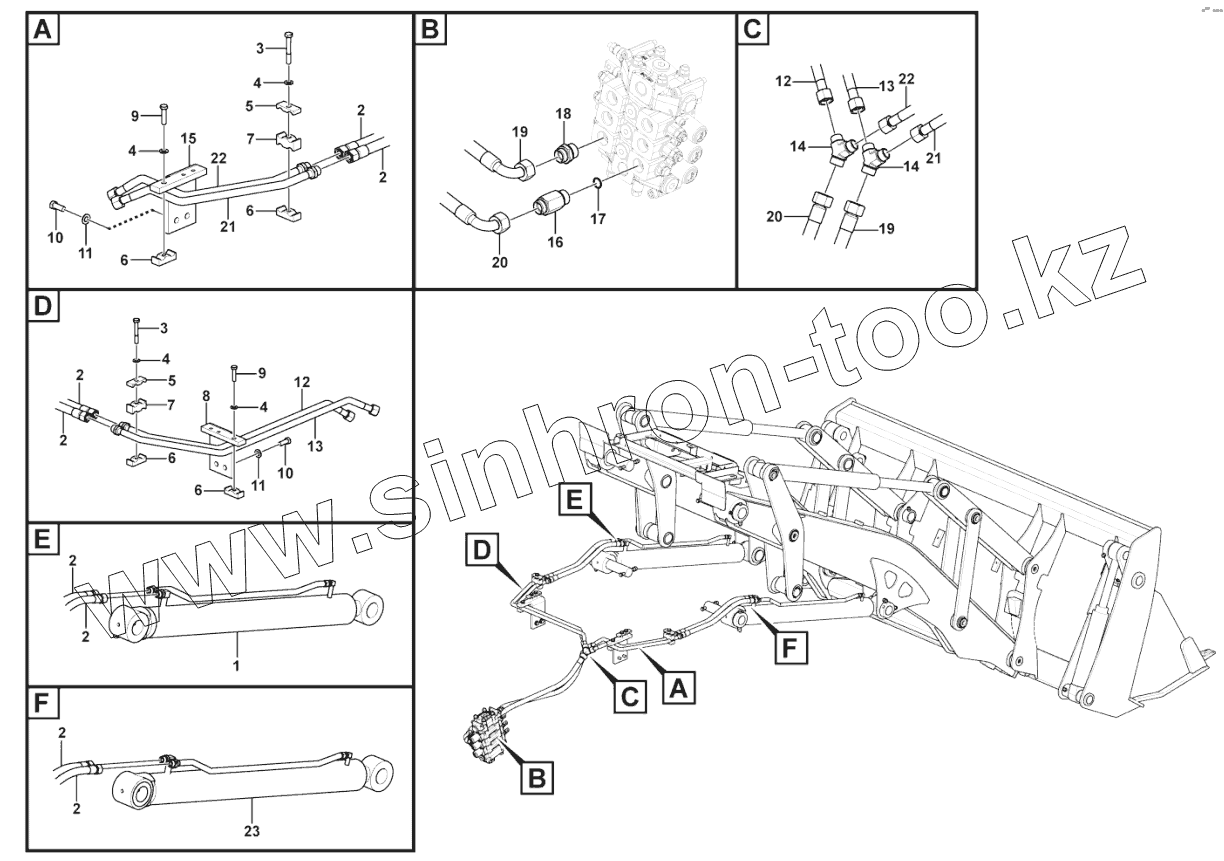

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4120005020		Lifting cylinder
2	4120006040		Hose assembly
3	4011001424		Bolt
4	4015000433		Washer
5	26140004101		Block
6	26140004121		Clamp
7	26140004131		Clamp
8	26140004151		Bracket
9	4011001280		Screw
10	4011000089		BOLT
11	4015000168		WASHER
12	26140004721		Pipe
13	26140004591		Pipe
14	26140004561		3-way nipple
15	26140004141		Bracket
16	26140003611		Nipple
17	4030000702		Sealing
18	4190000205		Nipple
19	4120006803		Hose assembly
20	4120006802		Hose assembly
21	26140004681		Pipe
22	26140004701		Pipe
23	4120005021		Lifting cylinder

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
