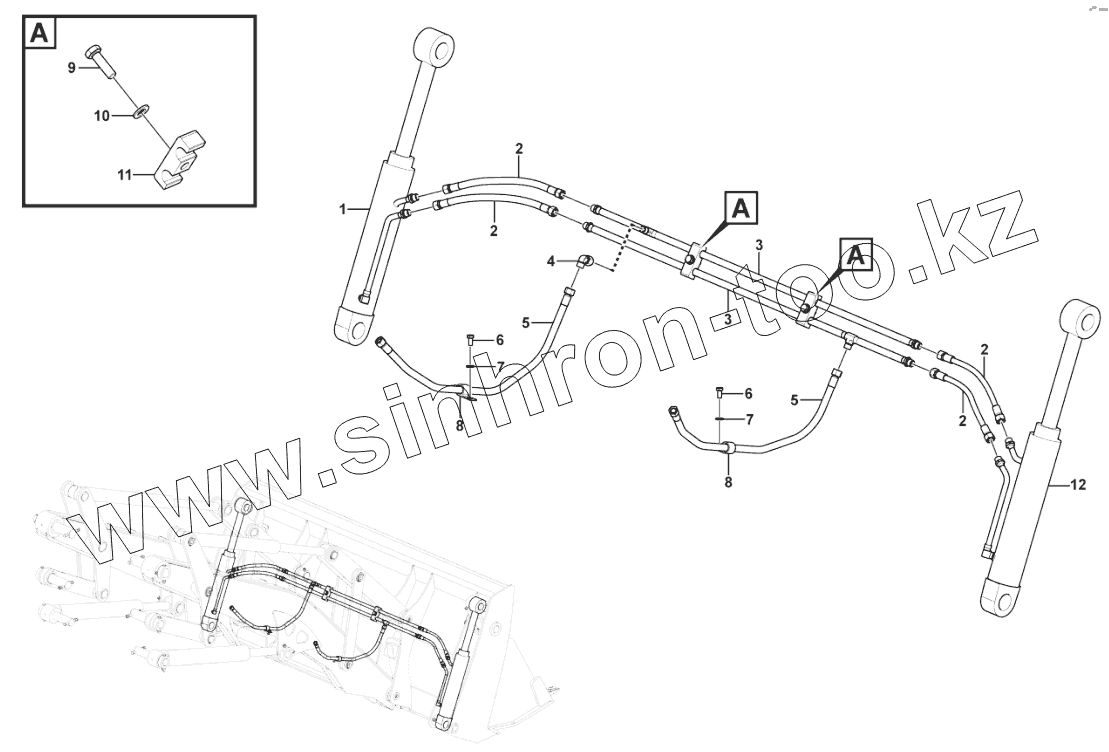

Каталог запасных частей к технике: SDLG B877. Hydraulic circuit kit

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
3
4
5
5
6
6
7
7
8
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 4120005016 Cylinder
2 4120006240 Hose assembly
3 26140004041 Pipe
4 4190000141 Nipple
5 4120006972 Hose assembly
6 4011001238 Screw
7 4015000433 Washer
8 11210258 Clip
9 4011001209 Screw
10 4015000428 Washer
11 26140003541 Retainer
12 4120005017 Cylinder
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
