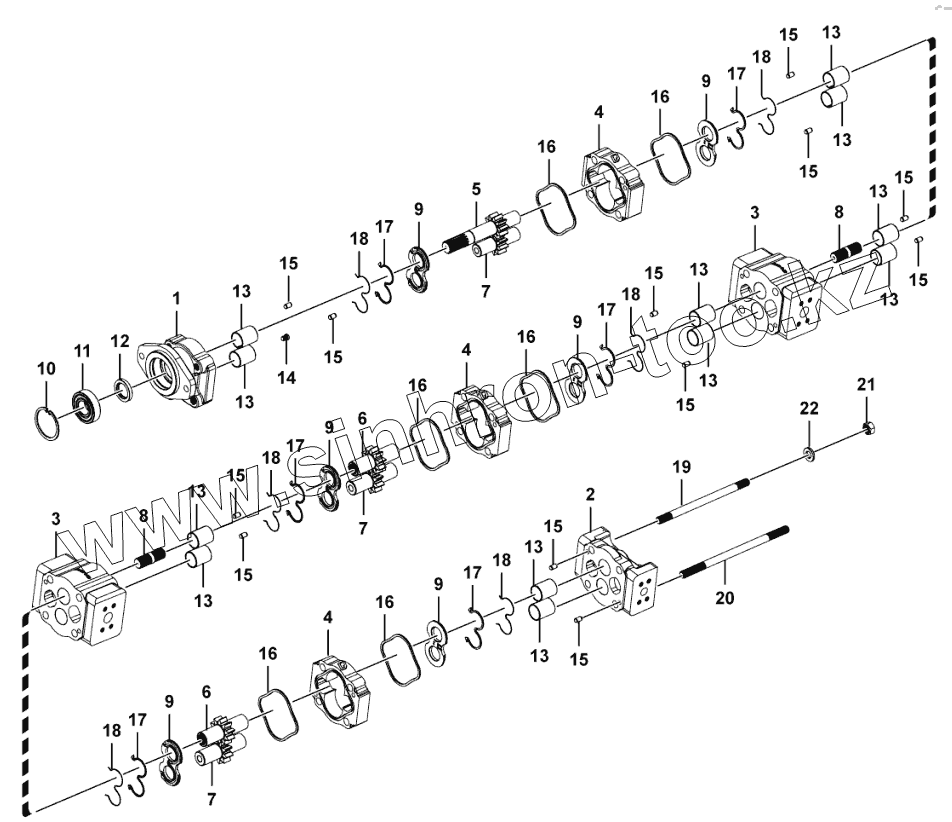

Каталог запасных частей к технике: SDLG B877. Gear pump
1
2
3
3
4
4
4
5
6
6
7
7
7
8
8
9
9
9
9
9
9
10
11
12
13
13
13
13
13
13
13
13
13
13
13
13
14
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
17
17
17
17
17
17
18
18
18
18
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120007026001 | Cover | |
| 2 | 4120007026002 | Cover | |
| 3 | 4120007026003 | Centering block | |
| 4 | 4120007026004 | Pump body | |
| 5 | 4120007026005 | Drive shaft | |
| 6 | 4120007026006 | Drive shaft | |
| 7 | 4120007026007 | Shaft | |
| 8 | 4120007026008 | Shaft | |
| 9 | 4120007026009 | Plate | |
| 10 | 4120004423208 | Retaining ring | |
| 11 | 4120004423209 | Bearing | |
| 12 | 4120004423210 | Sealing ring | |
| 13 | 4120007026010 | Plain bearing | |
| 14 | 4120005082214 | Screw | |
| 15 | 4120007026011 | Pin | |
| 16 | 4120007026012 | Sealing ring | |
| 17 | 4120007026013 | Sealing ring | |
| 18 | 4120007026014 | Sealing ring | |
| 19 | 4120007026015 | Stud | |
| 20 | 4120007026016 | Stud | |
| 21 | 4120004423216 | Nut | |
| 22 | 4120005082221 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
