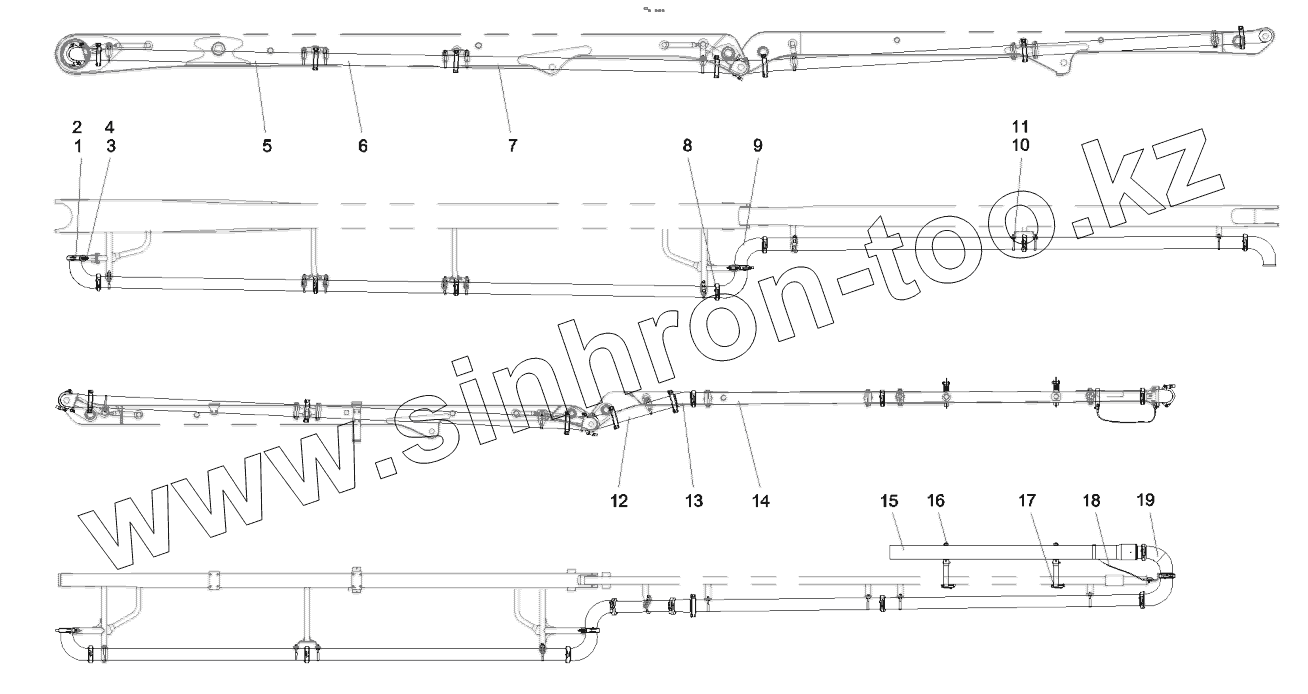

Каталог запасных частей к технике: SANY SYM5190THBDZ 30. 13479376 Piping, boom

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 A810301010723 Clamp, fixed
2 A820606030049 Seal, ring
3 A210111000106 Bolt
4 A210314000004 Nut
5 11854273 Tube, straight, 133 generation-V
6 11854175 Tube, straight, 133 generation-V
7 11844254 Tube, straight, 133 generation-V
8 11936886 Clamp
9 10901506 Elbow, compound
10 A810301010729 U-bolt
11 A820699000291 Plate, backup, small
12 11850931 Tube, straight, 133 generation-V
13 11674579 Elbow, compound
14 11854857 Tube, straight, 133 generation-V
15 A810301011314 Hose
16 13020197 Support, clamp, soft
17 A810301010300 Cross pin AS
18 A810301010755 Clamp, rope
19 12572028 elbow, end conposite
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
