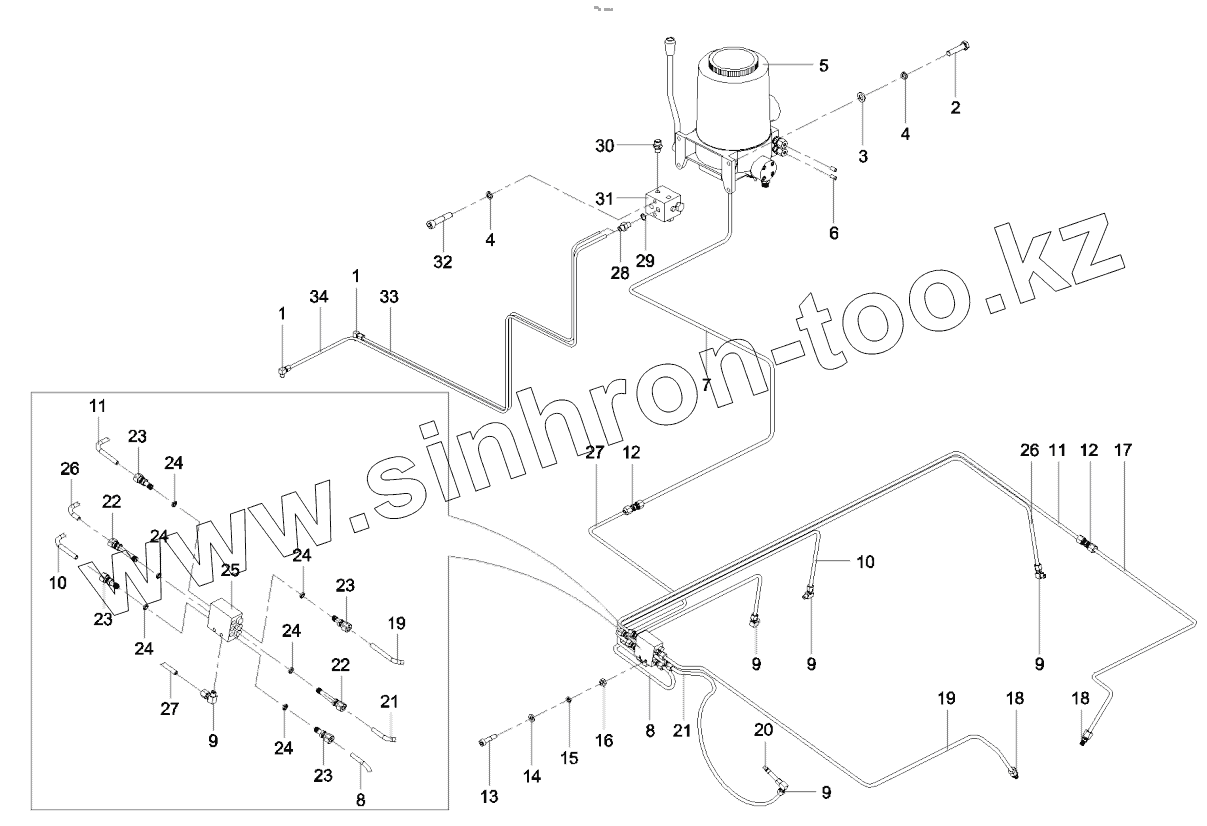

Каталог запасных частей к технике: SANY SYM5190THBDZ 30. 13423165 Lubrication system
1
1
2
3
4
4
5
6
7
8
8
9
9
9
9
9
10
10
11
11
12
12
13
14
15
16
17
18
18
19
19
20
21
21
22
22
23
23
23
23
23
24
24
24
24
24
25
26
26
27
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 60016860 | Male union elbow | |
| 2 | A210111000092 | Bolt | |
| 3 | A210405000007 | Washer | |
| 4 | A210401000017 | Washer | |
| 5 | 60176255 | Pump, lubrication, control, power | |
| 6 | 12958191 | Pin | |
| 7 | 13423162 | Pipe, oil | |
| 8 | 13022207 | Pipe, oil | |
| 9 | 60191709 | Connector, pipe, straightway, thread | |
| 10 | 13022213 | Pipe, oil | |
| 11 | 13022212 | Pipe, oil | |
| 12 | 60186397 | Connector, pipe, straightway | |
| 13 | A210204000138 | Screw | |
| 14 | A210405000006 | Washer | |
| 15 | A210401000016 | Washer | |
| 16 | A210307000016 | Nut | |
| 17 | 13022216 | Pipe, oil | |
| 18 | 60186396 | Connector, pipe, straightway, thread | |
| 19 | 13022215 | Pipe, oil | |
| 20 | A820205000023 | Pipe, connecting | |
| 21 | 13022214 | Pipe, oil | |
| 22 | 60186395 | Connector, pipe, extended, straightway | |
| 23 | 60186394 | Connector, pipe, extended, straightway | |
| 24 | 60161093 | Pad, cooper | |
| 25 | A229900009890 | Distributor, step | |
| 26 | 13022208 | Pipe, oil | |
| 27 | 13022211 | Pipe, oil | |
| 28 | A210711000006 | Connector, pipe | |
| 29 | A210453000005 | Washer | |
| 30 | B210780000733 | Connector, hose, GE10LREDOMDA3C | |
| 31 | 60035568 | Valve, distribution, double-line | |
| 32 | A210204000150 | Screw | |
| 33 | 13423163 | Pipe, oil | |
| 34 | 13423164 | Pipe, oil |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
