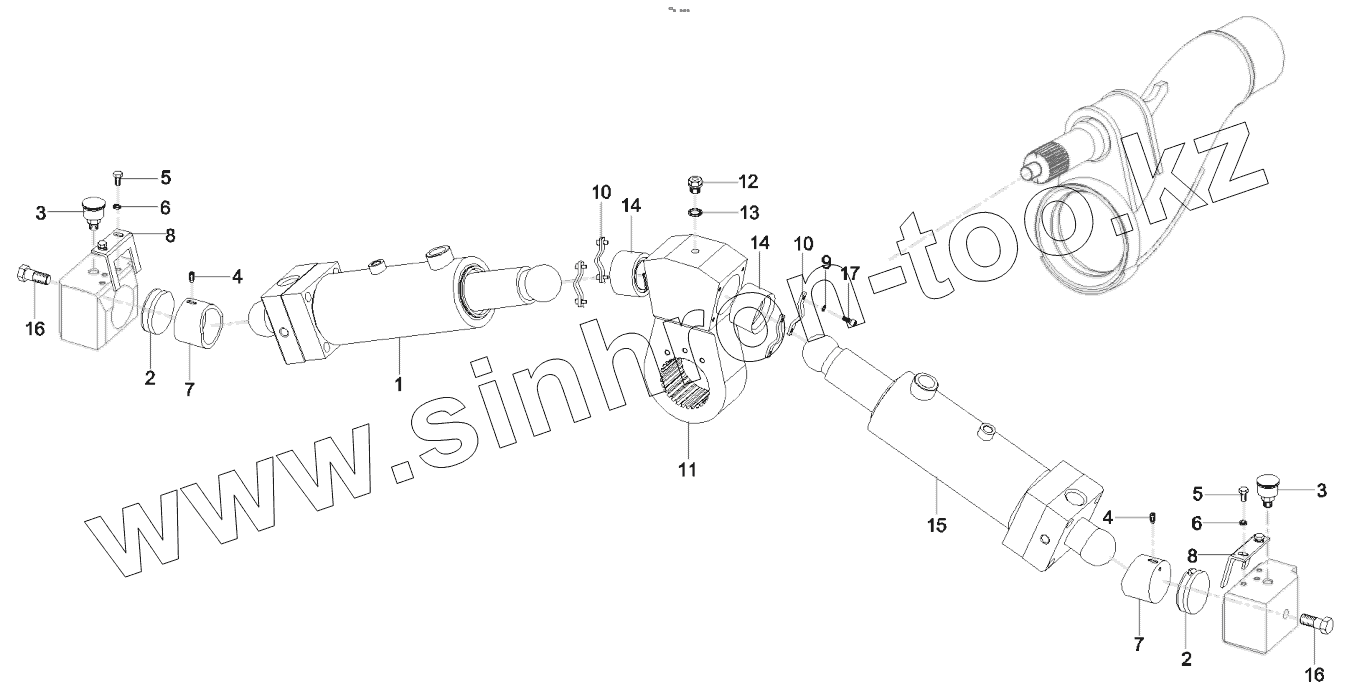

Каталог запасных частей к технике: SANY SYM5190THBDZ 30. 13281077 Swing mechanism

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
10
11
12
13
14
14
15
16
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 A810301060032 Cylinder, swing valve, left
2 A820103010054 Plate, bearing
3 A210804000001 Nipple, grease
4 A210208000001 Screw
5 A210204000146 Screw, M8x16 GB70.1
6 A210401000017 Washer
7 A820601040484 Bearing, spherical, lower
8 A820101010889 Baffle, limit
9 A210401000016 Washer
10 13281076 Plate, retainer, ball head
11 A820403000037 Arm, rocker
12 12257441 Connector, changeover
13 A210434000008 Washer
14 A820601040485 Bearing, spherical, upper
15 A810301060033 Cylinder, valve, swing, right
16 A210111000105 Bolt
17 A210204000130 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
