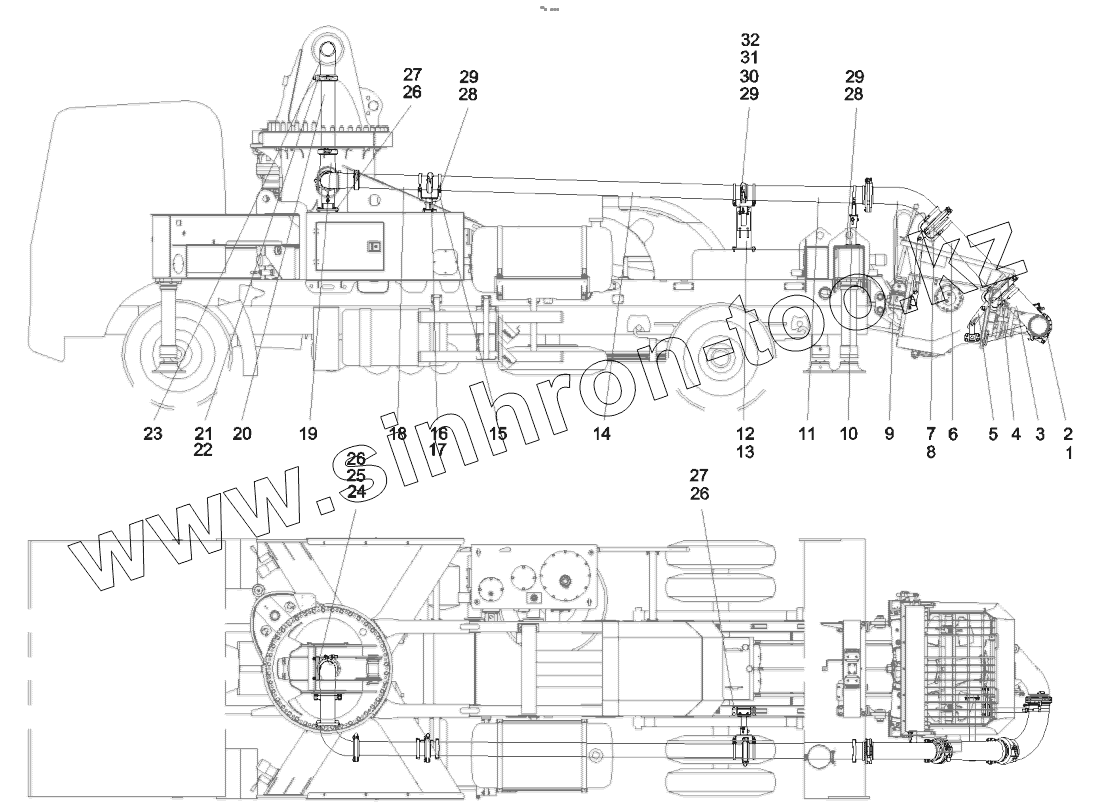

Каталог запасных частей к технике: SANY SYM5190THBDZ 30. 13234695 Piping, platform

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

26

26

27

27

28

28

29

29

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	12068400		Clamp body
2	12579712		175-ring, seal
3	11204463		Elbow
4	12787533		Clamp
5	13020546		Mounting, support
6	11204493		Pipe, taper
7	A810301010927		Clamp
8	A820606030048		Ring, rubber, sealing
9	A810301010185		Elbow
10	13173901		Support , single, 150
11	12391137		Pipe, taper, compound
12	13348712		140KX Support, double
13	13474169		Seat, support
14	11844254		Tube, straight, 133 generation-V
15	13235228		Support , double, 140
16	11936886		Clamp
17	A820606030049		Seal, ring
18	12831981		Support (1), single, 150
19	10901506		Elbow, compound
20	11850931		Tube, straight, 133 generation-V
21	10972967		Clamp, fixed, revolving tower
22	A820699000293		Plate, backup, large
23	A810301010526		Tube, straight, bend
24	A210111000055		Bolt
25	A210314000004		Nut
26	A210405000003		Washer
27	A210111000263		Bolt
28	A210111000202		Bolt
29	A210404000004		Washer, 12 GB96.1
30	A210315000015		Nut
31	A210111000203		Bolt
32	A210405000001		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
