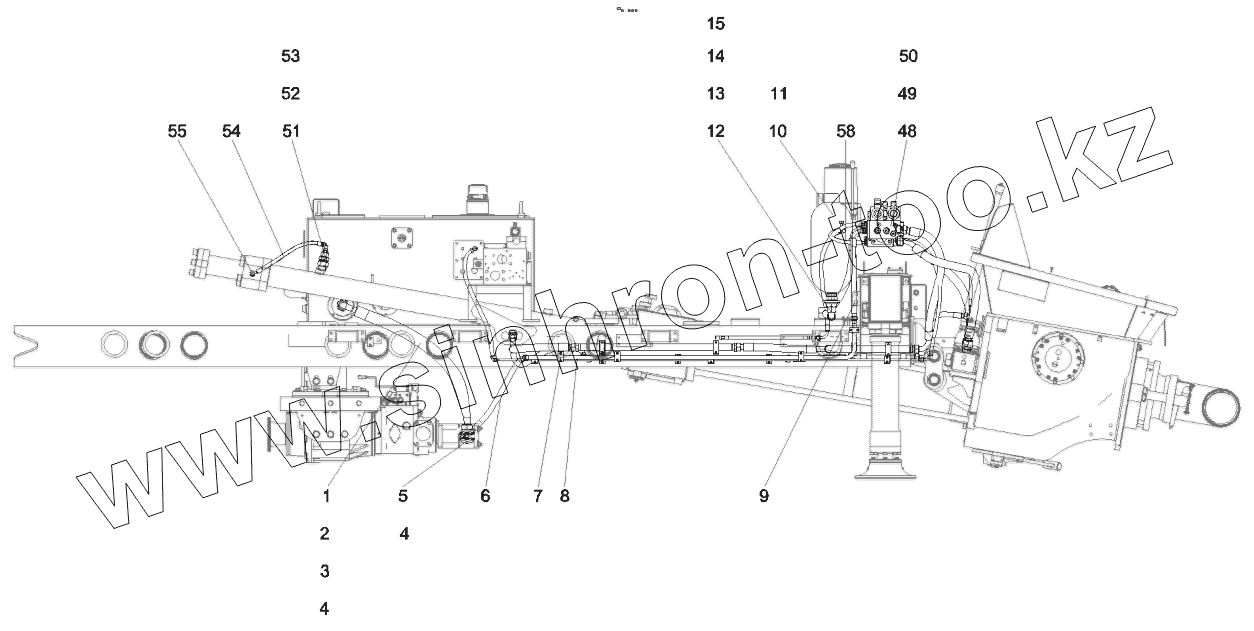

Каталог запасных частей к технике: SANY SYM5190THBDZ 30. 13234625 Hydraulic system, swing cylinder

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
48
49
50
51
52
53
54
55
58
Позиция на иллюстрации Заводской номер детали Название детали
1 60212784 Hose, rubber
2 B210780000319 Connector, pipe
3 B210780000030 Connector, hose, EW35LOMDA3C
4 A210204000354 Screw
5 24001084 Flange, SAE
6 B230103005263 Hose, rubber
7 60014675 Body, pipe clamp
8 13018141 Pipe, oil
9 60025953 Hose, rubber
10 B229900003708 Accumulator, EHV10-330/90
11 A820606010001 Pad
12 B230101000348 O-ring
13 B230101001046 O-ring
14 A820205001687 Connector body, pipe, accumulator
15 B210780000029 Connector, pipe
48 12910134 Swing valve GP
49 A210204000167 Screw
50 A210405000001 Washer
51 B210780001310 Connector, hose, EW18LOMDA3C
52 A820205000005 Connector, pipe, U-shaped
53 B220400000101 Valve, one-way
54 B230103003914 Hose, rubber
55 12707826 Connector, damping
58 A832313030000 Pipe, rubber
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
